电磁流量计原理--看精懂,快进来

2016-12-22 点击数:2061

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

  磁路系统--产生均匀的直流或交流磁场。

  测量导管--让被测导电性液体通过。

  电极--引出和被测量成正比的感应电势信号。

  外壳--应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。

  衬里--增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。

  转换器--将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。

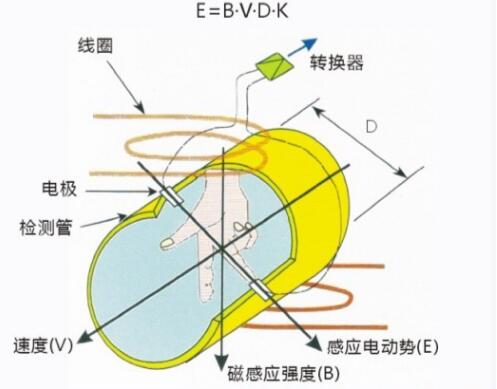

  电磁流量计的基本原理是法拉第电磁感应定律,即测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电动势,电动势的方向按“弗来明右手规则”,感应电势的大小由下式确定:

  Ex=BDv

  式中Ex—感应电势,V;

  B—磁感应强度,T

  D—管道内径,m

  v—液体的平均流速,m/s

  测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。测量管上下装有激磁线圈,通激磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到转换器。
