涡街流量计具体的安装及使用方法

2016-12-28 点击数:724

涡街流量计安装及使用说明

  涡街流量计安装环境要求:

  1. 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

  2. 避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

  3. 避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

  4. 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

  5. 仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

  6. 仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

  (二) 仪表管道安装要求:

  1. 涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图

向左转|向右转

  注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

  2. 上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db。

  3. 仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm。   (三)涡街流量计的安装步骤

  1.按开口尽寸的要求在管道上进行开口,具使开口的位置满足直管段的要求。

  2.将连接上法兰的整套流量计放入开好口的管道中。

  3.对两片法兰两边实行点焊定位。将流量计拆下,将法兰按要求焊接好,并清理管道内所有凸出部分。

  4.在法兰的内槽内装上与管道通径相同的密封垫圈,将流量计装入法兰中间,并使流量计的流向标与流体方向相同,然后用螺栓连接好。

  (四)流量计在水平管道上的安装:

  测量气体流量时,若被测气体含有少量的液体,流量计应安装在管线的较高处。

  测量液体时,若被测液体中含有少量的气体,流量计应安装在管线的较低处。

  (五)流量计在垂直管道的安装:

  测量气体时,流量计可以安装在垂直管道上,流向不限。 若被测气体中含有少量的液体,气体流量应由下向上。 测量液体流向时,液体流向应由下向上。

  (六)涡街流量计安装中应注意的事项

  1.流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.

  2.流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点.

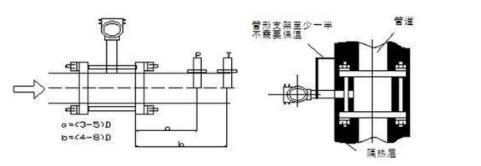

  如果被测量介质需要进行温度压力补偿时(如蒸汽、压缩空气),则测压点应在流量计下游约束~5D处,测温点应在流量计流量下游4~8D处(如下图所示)

向左转|向右转

  3.在测量蒸汽的管道中,为了防止转换器温度过高,仪表连接杆至少一半不要保温(如上图所示) 为了方便观察和接线,流量计的表头在原有的位置上可进行360度旋转,在调整好位置后,把锁紧螺母拧紧即可。如果流量计的表头安装方向朝下时,须用防水胶带把琐紧螺母缠绕密封好。

  4.母缠绕密封好。
