电磁流量计操作说明:

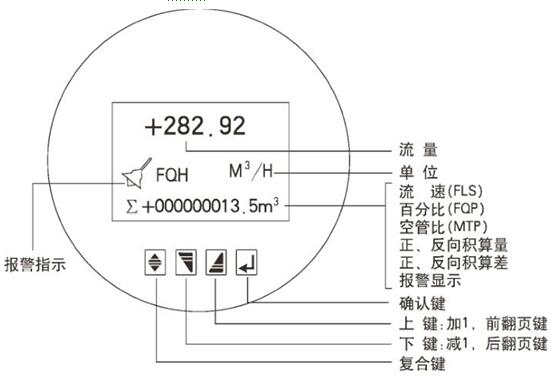

在操作电磁流量计转换器表头前先来熟悉下表头按键

以上为表头按键说明

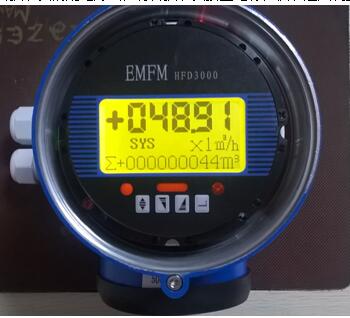

1.       根据电磁流量计转换表头的配电方式,将转换表头接上电源,仪表进入测量状态

2.       在测量状态下,按下复合键+确认键,出现参数设置界面

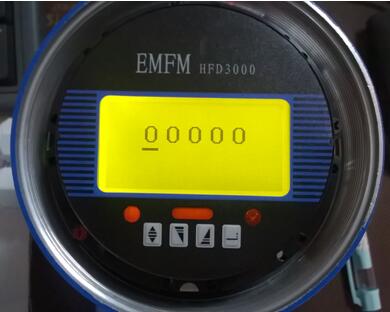

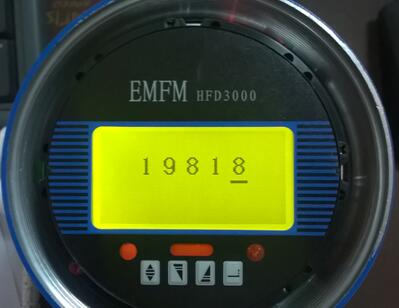

在参数设置界面,按下确认键,输入密码:19818,输入方法为按上下键调整数字,按复合键+上键或者复合键+下键来切换输入位置,下图为完成设置

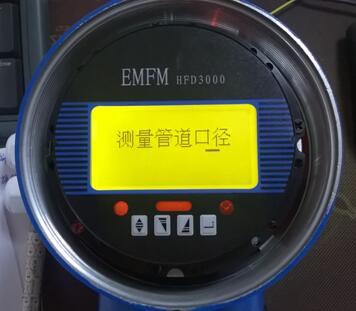

输入完成后,按下复合键+确认键进入设置菜单,并按上键切换需要更改的项目菜单,找到测量管道口径菜单

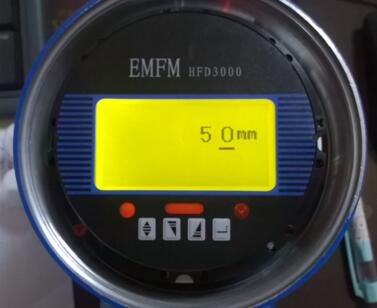

按确认键进入菜单按上键或者下键选择需要设置的测量管道口径

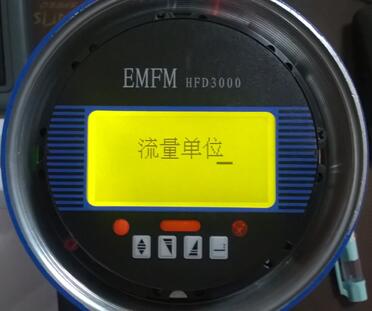

设置完成后按确认键回到测量管道口径选择画面,再按上键选择流量单位,并按确认键进入

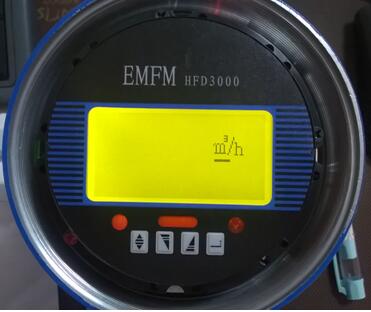

根据需要显示的单位,按上键或者下键进行设定,设定完成后按确认键返回选择画面

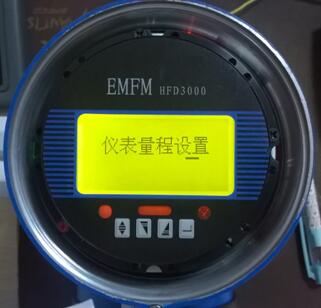

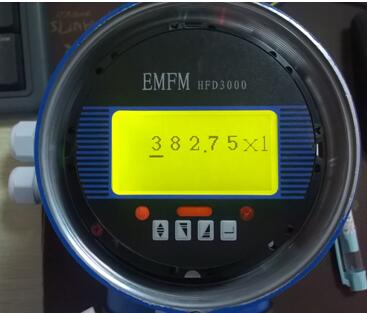

按上键选择仪表量程设置选项,按下确认键进入设置

按上键或者下键设定数字,按复合键+上键或者复合键+下键进行输入位置切换,完成设置按下确认键

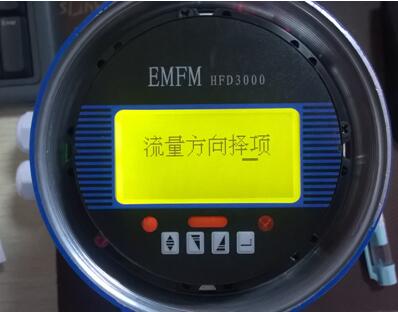

按上键切换菜单至流量方向择项

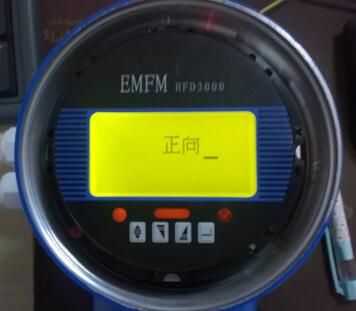

按下确认键,然后按上键切换正向或者反向,完成后按下确认键

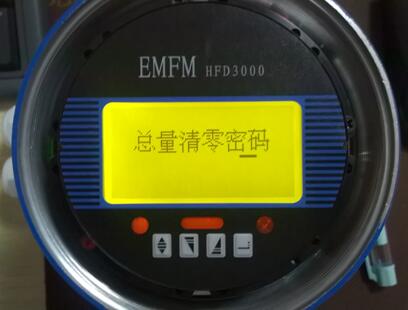

按上键切换菜单至总量清零密码,按确认键进入

按上键或者下键输入数字,按复合键+上键或者复合键+下键切换输入位置,完成输入按确认键

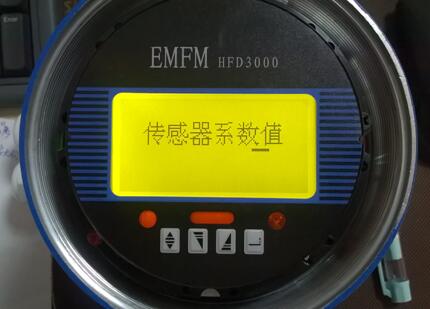

注意不可将密码设置为00000默认密码,需要更改密码为其他数值,按成设定记住密码,按确认返回菜单选择,按上键切换至传感器系数值选项

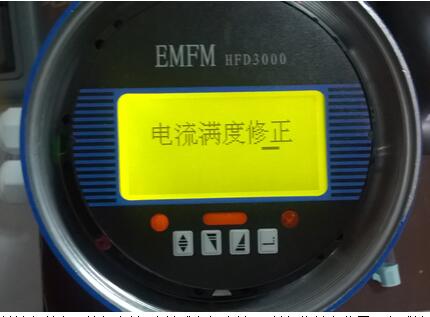

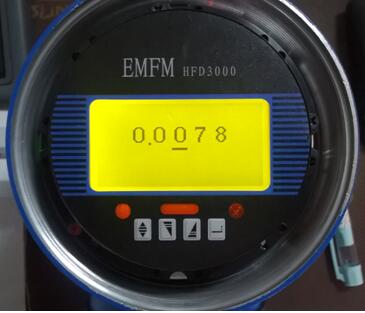

按确认键进入,按上键或者下键输入数字,按复合键+上键或者复合键+下键切换输入位置,完成输入按确认键返回菜单选择界面,分别选择电流零点修正与电流满度修正

按上键或者下键输入数字,按复合键+上键或者复合键+下键切换输入位置,完成输入按确认键

全部完成设定后可长按确定键几秒即可进入正常测量界面,恭喜您已经完成电磁流量计常用菜单的调试工作!
