磁翻板液位计4-20mA接线方法和接线图

2017-09-19 点击数:3520
        带远传磁翻板液位计是常用的一种液位计,液位计现场与控制室离现场环境有一段距离,用户这时候既想知道现场液位动态,又不方便来回去现场。此时就要用到磁翻板液位计的带远传功能。
        公司生产的带远传磁翻板液位计可以配远传装置把液位数据通过4-20mA电流信号输出,然后用屏蔽线缆将磁翻板液位计带远传装置和控制室里的液位显示仪表也就是数显表连接起来,电流信号便传输到数显表上,然后数显表就会显示出来信号。最后就是把相应的液位范围设置成对应的电流信号在4-20mA范围内。这样,最后根据设置的对比信号,就可判断出现场液位。
带远传磁翻板液位计有很多种材质,使用于不同测量介质;而且数显表还可以报警。我们公司的远传接线有 两线制  ,四线制。

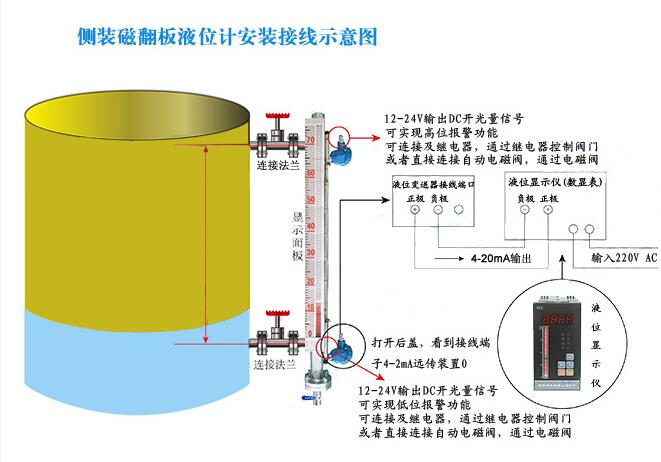

磁翻板液位计接线图


        磁翻板液位计一般是两线制,4~20MA信号。可以介绍一个接法,磁翻板液位计正极接仪表24V输出端,磁翻板液位计负极接仪表4~20MA输入端的正极,然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。

以上接法可以利用仪表的24V输出做液位计电源。如果是四线制,那就好办了,液位计的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极.
如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应液位计的正负端子,输出端正负对应仪表的正负。
