产品名称: 平衡流量计

发布日期: 2015-04-08

点击数: 2184

询价: 点击产品询价

二维码:

简述: 平衡流量计对传统节流装置进行了极大的改进,具有平衡整流的显著特征。传统节流装置只有一个流通孔径,节流后使流体失去了理想状态;而平衡流量计有多个函数孔径,能最大限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的淋漓尽致。

产品详情

 一、概

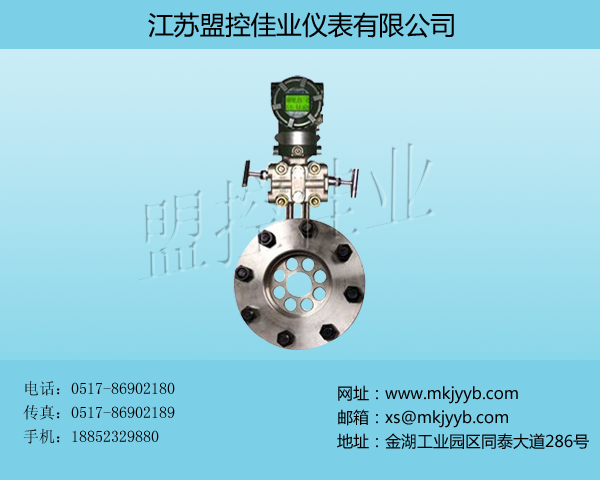

       MK-LGPH系列平衡流量计对传统节流装置进行了极大的改进,具有平衡整流的显著特征。传统节流装置只有一个流通孔径,节流后使流体失去了理想状态;而平衡流量计有多个函数孔径,能最大限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的淋漓尽致。平衡流量计几乎适用于所有流体测量,是流体测量技术的一场革命,目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
二、产品原理

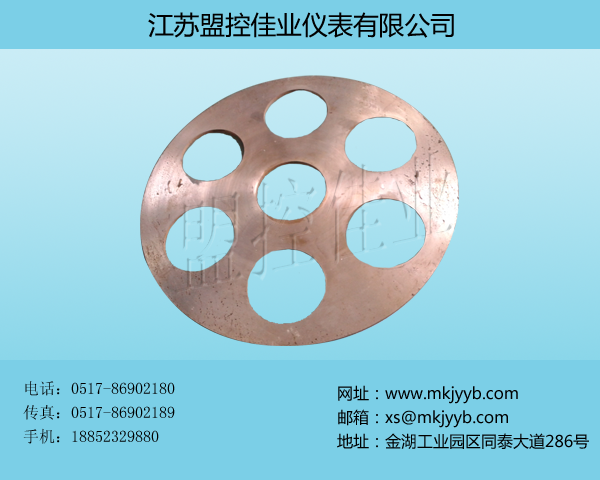

      平衡流量计是一种革命性的差压式流量仪表,其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被最小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。

三、平衡流量计的特点

1、测量精度是标准孔板的5~10倍;
2、流动噪声是标准孔板的1/15;
3、永久压力损失是标准孔板的1/3;
4、压力恢复比标准孔板快2倍;
5、最小直管段可以小于0.5D。

四、平衡流量计的优点

1、线性度高、重复性好:
      平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高了54%,为0.15%,从其综合性能来看,平衡流量计属于高档流量计行列。
5:1量程比时,线性度可达±0.3%;
7:1量程比时,线性度可达±0.5%;
10:1量程比时,线性度可达±1.0%
2、直管段要求低:
      平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,最小可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。
3、减少永久压力损失:
      多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的永久压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。
4.、耐脏污不易堵:
      多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。
5、可直接替换孔板 :
      其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡流量计。
6、流量测量范围宽:
      根据试验结果,我们了解到:平衡流量计的性能,使其流速可以从最小到音速;其最小雷诺数可低于200,最大雷诺数大于107;β值可选0.25~0.90。
7、长期稳定性好:
      由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。
8、可测高温高压介质
      与孔板等节流装置一样,工作温度压力取决于管道和法兰的材质和等级,工作温度可达850℃,工作压力可达42MPa。
9、可测复杂工况介质
      由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相 ,各种混合气体(如瓦斯、沼气、煤气等等)、各种低温气体(如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流(因为平衡流量计左右完全对称)。

五、平衡流量选型

MK-LGPH

平衡流量计

公程通径

-XXX

100表示DN100

安装形式

pp

管道式

HF

对夹式

FW

焊接式

DF

双法兰式

SP

方管式

公称压力

A

0~1.0MPa

B

0~2.5MPA

D

0~4.0MPA

E

0~6.4MPA

F

0~10MPA

G

0~16MPA

H

0~40MPA

管道材质

0

碳钢

1

304不锈钢

2

12CrMOV

选配项目

A

冷凝管

B

三阀组

C

差压变送器

D

流量积算仪

E

温压补偿(热电阻、压力变送器)
