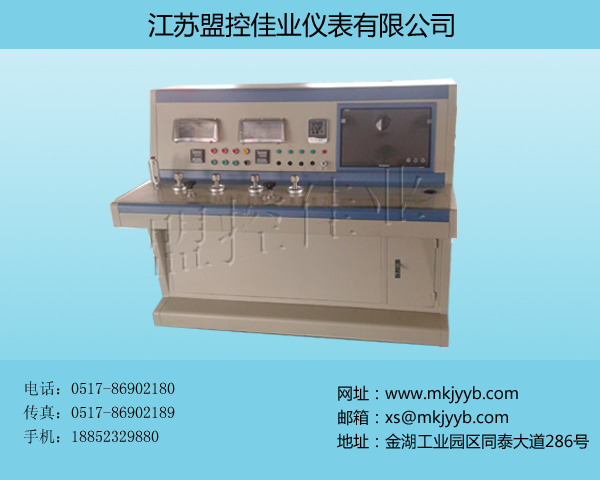

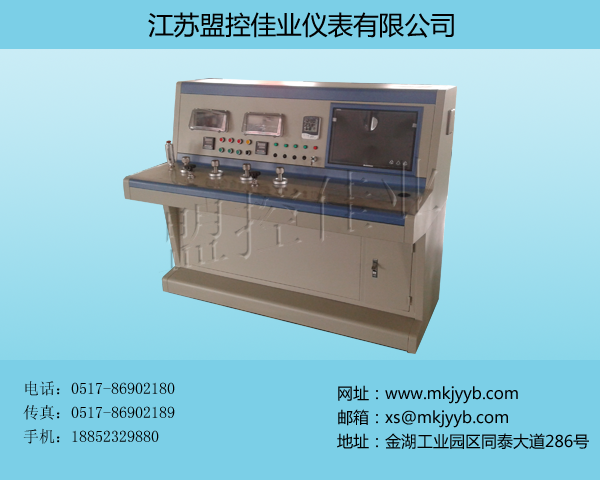

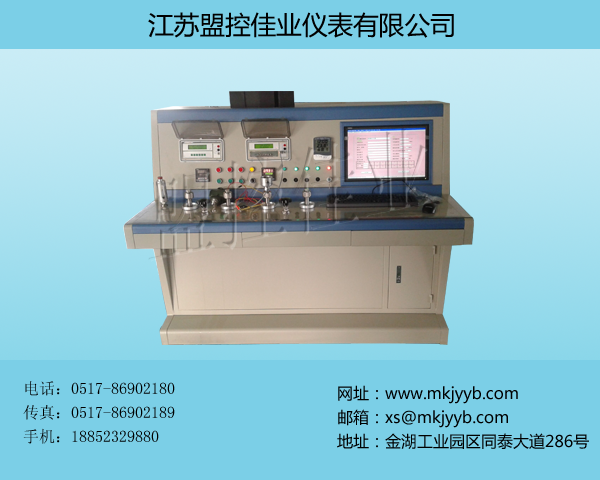

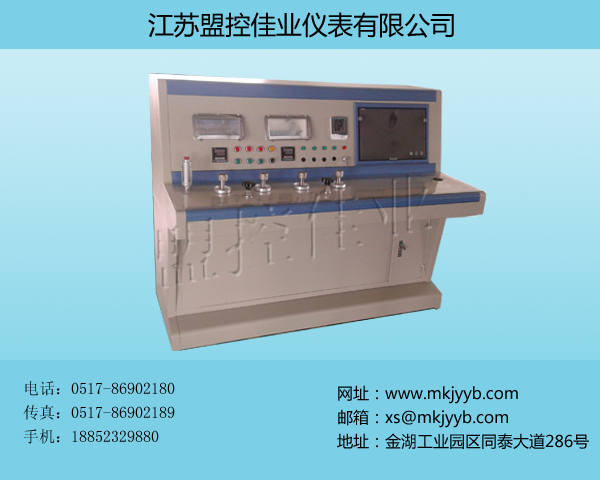

● 压力自动校验装置

315 315 315 315

产品名称: 压力自动校验装置

发布日期: 2015-04-09

点击数: 3007

询价: 点击产品询价

二维码:

简述: 本装置由专利技术的自动真空源、自动气压源、自动液压源及其压力调节系统构成全量程自动压力发生部分;由多量程智能压力模块和智能化多功能精密数字压力计组成高精度标准压力部分;由PC 机、专用数据采集卡、打印机和精心编制反复调试的专用软件组成智能校验管理部分

产品详情

一.概 述
     MK-YZJ-T压力自动校验装置是本公司最新研制成功的全量程压力自动检测系统。是集现代计量测试技术、计算机技术、信息管理技术于一体的新一代计量标准校验装备。
       本装置由专利技术的自动真空源、自动气压源、自动液压源及其压力调节系统构成全量程自动压力发生部分;由多量程智能压力模块和智能化多功能精密数字压力计组成高精度标准压力部分;由PC 机、专用数据采集卡、打印机和精心编制反复调试的专用软件组成智能校验管理部分;辅以按规程标准编制的计量器具管理软件,综合配备成了一套操作自动化、数据规程化、管理智能化、结果标准化的可溯源全量程压力自动校验设备。
       MK-YZJ-T压力自动校验装置可对0.05级及以下准确度的指针式压力表、数字式压力表、压力变送器、差压变送器、压力控制器等压力计量器具进行校验和量传,是装备现代压力实验室的理想设备。

二.执行规程
JJG49-1999           弹簧管式精密压力表及真空表检定规程
JJG52-1999           弹簧管式一般压力表、压力真空表及真空表检定规程
 JJG882-2004        压力变送器检定规程
JJG544-1997        压力控制器检定规程
JJG875-2005        数字压力计检定规程
JJG860-1994        压力传感器(静态)检定规程
JJG573-2003         膜盒压力表检定规程
JJG270-2008        血压计和血压表检定规程
三.技术指标
1、造压范围:  气压:  (0~l)MPa

                        液压:  (0~60)MPa

                        真空:  (-95~0)kPa
2、测量范围:压力:-95kPa~60MPa (多模块任意配置)
3、压力测量:准确度   0.025%F • S    0.05%F • S

     电压测量:(0~30)V   (0~5)V      准确度:±(0.01%RD+0.005%F·S)

     输      出:(0~15)V                             准确度:±(0.01%RD+0.005%F·S)

     电流测量:(0~30) mA                      准确度:±(0.01%RD+0.005%F·S)

     输     出:(0~30) mA                         准确度:±(0.01%RD+0.005%F·S)
4、使用环境:温     度:(0~50 )℃

                         相对湿度:<95%RH

                        气      压:(86~106)Kpa

5、供    电:220V AC    50HZ
四.压力校验装置特点
1、量程范围宽,在-95kPa~60MPa范围内多模块任意选配,控制覆盖面广。
2、高精度数字压力计单元独立,可单机工作,便于检验 。
3、装置保留了手动独立检验功能,在脱机状态下,可通过面板键盘手动完成检验工作 。
4、专用软件均按国家最新计量检定规程编写,且具有强大的计量管理和设备管理辅助功能 。
5、装置内含多项专利技术,技术领先。
6、可拓展三通道检测功能,可同时检测三台压力仪表 。

五、模块选型方法

名称

型号

量程

分辨率

准确度

智能数字压力模块

MK-YMS-01

-980kPa

1Pa

0.05F·S

MK-YMS-02

-600kPa

1Pa

0.05F·S

MK-YMS-03

-250kPa

1Pa

0.05F·S

MK-YMS-04

-100kPa

1Pa

0.1F·S

MK-YMS-05

-100100kPa

1Pa

0.05F·S

MK-YMS-06

-6060kPa

1Pa

0.05F·S

MK-YMS-07

-2525kPa

1Pa

0.05F·S

MK-YMS-08

-1010kPa

1Pa

0.1F·S

MK-YMS-09

-44kPa

1Pa

0.1F·S

MK-YMS-10

-11kPa

1Pa

0.1F·S

MK-YMS-11

0100kPa

1Pa

0.05F·S

MK-YMS-12

0250kPa

10Pa

0.05F·S

MK-YMS-13

0400kPa

10Pa

0.05F·S

MK-YMS-14

0600kPa

10Pa

0.05F·S

MK-YMS-15

01.0MPa

0.1kPa

0.05F·S

MK-YMS-16

02.5MPa

0.1kPa

0.05F·S

MK-YMS-17

04.0MPa

0.1kPa

0.05F·S

MK-YMS-18

06.0MPa

0.1kPa

0.05F·S

MK-YMS-19

010MPa

1kPa

0.05F·S

MK-YMS-20

016MPa

1kPa

0.05F·S

MK-YMS-21

025MPa

1kPa

0.05F·S

MK-YMS-22

040MPa

1kPa

0.05F·S

MK-YMS-23

060MPa

1kPa

0.05F·S

注: 1、 部分量程需0.025级准确度选型时应注明。
     2、 智能压力模块型号为MK-YM
