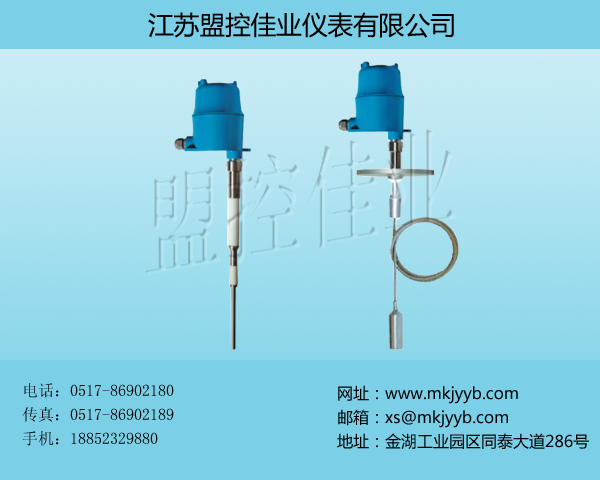

产品名称: 射频导纳物位变送器

发布日期: 2015-04-17

点击数: 1240

询价: 点击产品询价

二维码:

简述: 变送器由检测、变送两部份组成。检测部份由探头、保护套、传感器组成;变送部份由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压,加在一个由电感和电容组成的电桥上,其中用于补偿同轴电缆的分布电容,是传感器和被测物料及容器之间形成的电容

产品详情

一、概述及应用:

       变送器由检测、变送两部份组成。检测部份由探头、保护套、传感器组成;变送部份由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压,加在一个由电感和电容组成的电桥上,其中用于补偿同轴电缆的分布电容,是传感器和被测物料及容器之间形成的电容,在初始状态下,调整可变电容的大小,使电桥平衡,则输送给解调器的电压将为零,当容器中的物位发生变化上升时,容量增大,电桥失去平衡,这时输送给解调器的电压将不为零,且正比于电桥不平衡度,由物位变化引起的信号变化,经解调器、放大器处理,转换成与被测物位成线性的4~20mADC电流,远传至控制室集中控制、记录,实现工艺流程的自动控制。

       可广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域的液位料位连续测量。

二、产品特点:

    独特的电路设计:能可靠的测量几乎所有的过程介质物位,而不受传感器上温度、湿度的变化影响。

    射频导纳技术:高可靠性、通用性、没有易损的可动部件,因而使用寿命长。

    使用范围广:几乎用于所有场合的液位、颗粒状材料、粘稠材料、混合介质测量。

    量程范围大:300mm~30m可供选用。

    安装简单方便:调试方便、成本低、无须另设旁路管道、密封材料和各种阀门,可全部采用顶置安装。

    多种多样电极:化学适用性极强的探头,刚性、挠性、带重锤的或者带紧固装置的多种结构形式:分离型、整体型、抬高型

三、技术参数:

    安装方法:螺纹:螺纹一体化安装、螺纹分体式安装

    法     兰:法兰一体化安装、法兰分体式安装

    测量范围H(m): 300mm~30m范围内可任意选用)

    工作压力(MPa):1.6、2.5、4.0

    连接方法:螺纹、法兰可选

    接液材质:探头316L、1Cr18Ni9Ti

    螺纹法兰材质:316、1Cr18Ni9Ti

    工作温度:-20~250℃

    精 确 度:±1%F·S

    输入电压:额定电压24VDC

    输出信号:4~20mA

    负载电阻:额定负载电阻250Ω

    环境温度:–40~+75℃

    电气接口:M20×1.5内螺纹

    相对湿度:≤85%RH

    防爆标志:隔爆型

四、产品选型

● 杆式电极最长4米;缆式电极,最长30米。  
● A、D、E型电极仅用于非导电介质。在玻璃纤维或带内衬的容器上使用时,应采用辅助电极。
● 对导电性介质,必须选用带绝缘护套的电极。介质温度高于98℃时,应该选用分离型或者抬高型;罐顶部
空间有限的地方,应该选用挠性电极;介电常数变化大的场合,不使用本表;不受蒸汽和比重的影响。
● 所有电极均可带安装法兰。B型及I型电极还可带端面履Teflon的法兰。E型和H型电极不能采用抬高型。

电极型式

安装方式

材 质

压 力

温 度

A

3/4NPT

316S.S

3.51kg/cm2

121

B

3/4NPT

Teflon/S.S

3.51kg/cm2

121

D

1 1/4NPT

316S.S

常压

121

E

1 1/4NPT

Teflon/S.S

常压

121

H

1 1/4NPT

Teflon/S.S

常压

121

I

1 1/4NPT

Teflon/S.S

3.51kg/cm2

121

M

1 3/4NPT

PVC/S.S

3.51kg/cm2

60

N

1

Teflon/S.S

3.51kg/cm2

121

P

1

316S.S

3.51kg/cm2

121



企标

分隔线

型号

信号输出

结构形式

探头形式

探头长度

法兰选件(JB82-59

螺纹选件

静电

说明

MK

企标

无定义

54L

射频导纳物位变送器

A

两线制输出

B

两线制输出加HART协议

Z

整体结构

F

分离型

1

不锈钢实心探头

2

套聚四氟乙烯的实心探头

3

裸不锈钢绳,重锤

4

裸不锈钢绳,紧固装置

5

套聚四氟乙烯线缆,紧固装置

6

套聚四氟乙烯线缆,重锤

7

PVC实心探头

8

同轴探头

XXX

:500代表500mm

0

1

DN40  PN2.0

2

DN50  PN2.0

3

DN80  PN2.0

4

DN100  PN2.0

5

特殊

0

1

3/4

2

1

3

1 1/2

4

特殊

Y

Y、防静电

N

N、不防静电

MK

54L

A

Z

1

500

0

1

Y

完整选型
