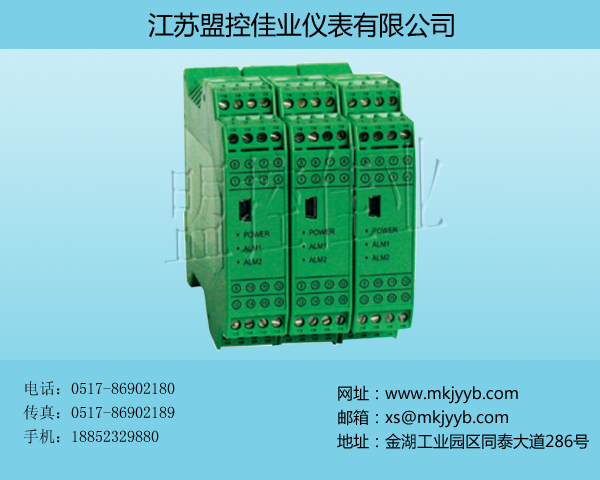

产品名称: 智能配电器(SPD系列)

发布日期: 2015-04-17

点击数: 685

询价: 点击产品询价

二维码:

简述: 智能配电器为传感器等需供电的一次仪表提供电源回路,并可同线测量一次仪表的各种输出信号,在经过仪表处理后,变送输出相互隔离的单路、双路、三路、最高四路的电压或电流信号。输入、输出、电源之间提供电气隔离。

产品详情

一、概 述

    MK-SPD智能配电器为传感器等需供电的一次仪表提供电源回路,并可同线测量一次仪表的各种输出信号,在经过仪表处理后,变送输出相互隔离的单路、双路、三路、最高四路的电压或电流信号。输入、输出、电源之间提供电气隔离。

二、特  点

 ●  对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。

 ●  在大功率变频控制系统中保持可靠性能。

 ●  无需借助外部零点和满度电位器,即可对信号进行数字化/自动/手动调校。同时对输入信号进行自动补偿。

 ●  利用通讯和智能操作器连接,在线观测输入输出值。

 ●  可与单元组合仪表及DCS、PLC等系统配套使用,可广泛应用于油田、石化、电力、制造、冶金等各类复杂的工控环境。

三、面板显示

五芯通讯接口

   用于通过专用数据线和智能操作器通讯连接

Power: 电源状态指示灯(通电长亮)

       通讯状态指示灯(通讯闪烁)

       故障状态指示灯(故障闪烁)

ALM1:  第一路报警,满足报警条件时,指示灯长亮

ALM2:  第二路报警,满足报警条件时,指示灯长亮

输入输出信号故障状态下,指示灯闪烁。

四、主要技术指标

 ●   系统准确度:±0.2%F•S

 ●   温度漂移:≤0.0015% F•S/℃

 ●   工作温度:工业级标准-10~+55℃

 ●   输入阻抗:电流:100Ω:电压:550K Ω

 ●   电流输出允许外接的负载阻抗:4~20mA输出时≤500Ω;0~10mA输出时≤1KΩ,需要更大的负载请另附说明。

 ●   电压输出时的内部阻抗:250Ω±1KΩ

 ●   输入∕输出∕电源∕通讯∕双路间绝缘强度:≥2500VAC

 ●   储运环境温度:-40~+80℃

 ●   供电电源:交流:AC  85V~260V    直流:DC 18V~36V(反接保护)

 ●   通讯接口:RS232或RS485

 ●   外形尺寸:宽×高×深(mm):22.5×100×115

 ●   净    重:170~220g

五、选型方法

型谱

说明

MK-SPD

智能配电器

输入回路

R1

单输入

R2

双输入

第一路输入

S1

420mA

S2

15V

S3

010mA

S4

05V

第二路输入

D1

420mA

D2

15V

D3

010mA

D4

05V

第一路输出

CS1

420mA

CS2

15V

CS3

010mA

CS4

05V

第二路输出

CD1

420mA

CD2

15V

CD3

010mA

CD4

05V

第三路输出

CT1

420mA

CT2

15V

CT3

010mA

CT4

05V

供电方式

D

直流24V
