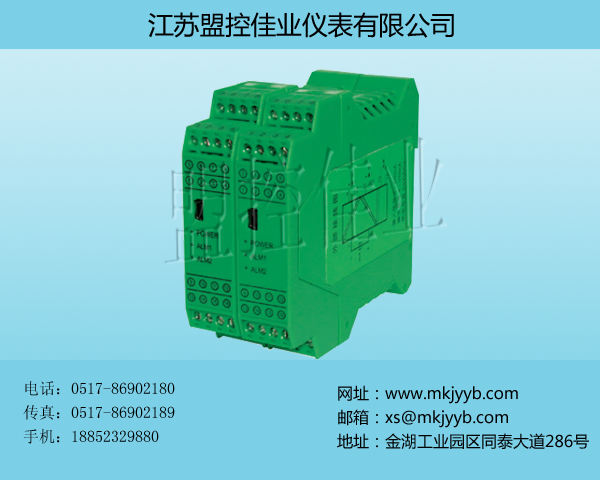

产品名称: 智能隔离器(SG系列)

发布日期: 2015-04-17

点击数: 639

询价: 点击产品询价

二维码:

简述: 智能隔离器采用专用芯片,具备了传统模拟隔离器和许多数字隔离器所不具备的多项先进性能。该芯片对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。即使在大功率变频控制系统中也能保持可靠的性能。

产品详情

一、概 述

      MK-SG系列智能隔离器采用专用芯片,具备了传统模拟隔离器和许多数字隔离器所不具备的多项先进性能。该芯片对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。即使在大功率变频控制系统中也能保持可靠的性能。仪表借助专用芯片的强大功能无需借助外部的零点和满度电位器即可对信号进行数字化自动/手动调校。同时可对输入信号进行自动补偿。
      本系列产品还可使用集成通讯协议利用通讯手段和智能操作器连接,在线观测输入、输出值。
采用了专用芯片的集成智能隔离器除通用的功能外,还可支持对信号进行逻辑处理,对状态设置报警输出,该芯片为隔离器的功能带来了革命性的进步,拓宽了隔离器的使用范围。

      该芯片独特而又强大的软件功能和隔离器自身优异的硬件电气性能为产品的稳定性和可靠性提供了坚实的保证。并使该产品的整体性能领先国际先进水平。

      可与单元组合仪表及DCS、PLC等系统配套使用。可以广泛应用于油田、石化、电力、制造、冶金等各类复杂的工控环境。

二、面板显示

五芯通讯接口

    用于通过专用数据线和智能操作器通讯连接

Power:  电源状态指示灯(通电长亮)

        通讯状态指示灯(通讯闪烁)

        故障状态指示灯(故障闪烁)

ALM1:   第一路报警,满足报警条件时,指示灯长亮

ALM2:   第二路报警,满足报警条件时,指示灯长亮

输入输出信号故障状态下,指示灯闪烁。

三、主要技术指标

 ●   系统准确度:±0.2%F•S

 ●   温度漂移:≤0.0015%F•S/℃

 ●   工作温度:工业级标准-1 0~+55℃

 ●   输入阻抗:电流:100Ω;电压:500KΩ

 ●   电流输出允许外接的负载阻抗:4~20mA输出时≤500Ω;0~10mA输出时≤1KΩ,需要更大的负载请另附说明。

 ●   电压输出时的内部阻抗:250Ω±1KΩ

 ●   输入/输出/电源/通讯/双路间绝缘强度:≥2500VAC

 ●   储运环境温度:-40~+80℃

 ●   供电电源:交流:AC  85V~260V    直流:DC  18V~36V(反接保护)

 ●   通讯接口:RS232或RS485

 ●   外形尺寸:宽×高×深(mm):22.5×100×115

 ●   净  重:170~220g

四、选型方法

型谱

说明

MK-SG

智能隔离器

输入回路

R1

单输入

R2

双输入

第一路输入

S1

420mA

S2

15V

S3

010mA

S4

05V

第二路输入

D1

420mA

D2

15V

D3

010mA

D4

05V

第一路输出

CS1

420mA

CS2

15V

CS3

010mA

CS4

05V

第二路输出

CD1

420mA

CD2

15V

CD3

010mA

CD4

05V

第三路输出

CT1

420mA

CT2

15V

CT3

010mA

CT4

05V

第四路输出

CE1

420mA

CE2

15V

CE3

010mA

CE4

05V

供电方式

D

直流24V

默认交流220V
