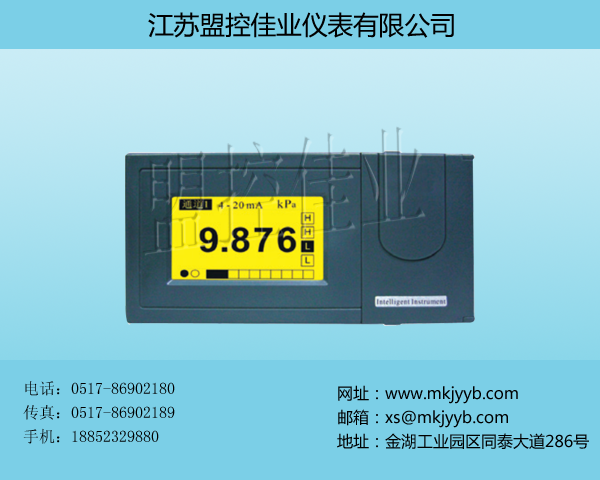

产品名称: 单色无纸记录仪

发布日期: 2015-04-17

点击数: 2018

询价: 点击产品询价

二维码:

简述: 三通道万能输入无纸记录仪可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号,具有传感器隔离配电输出、继电器报警输出、变送输出、流量累积、温压补偿、历史数据转存、打印以及远程通讯功能。带标准USB2.0接口,支持优盘数据转存功能。

产品详情

一、概 述

      MK-XJ-1000三通道万能输入无纸记录仪可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号,具有传感器隔离配电输出、继电器报警输出、变送输出、流量累积、温压补偿、历史数转存、打印以及远程通讯功能。通过有线、无线通讯组网,可与MCGS、Citect、iFIX、组态王等专组态软件组成远程监控系统。带标准USB2.0接口,支持优盘数据转存功能。

    仪表采用32位ARM微处理器,具有强大的显示功能,实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能,查找报警点极为方便,同时提供定位回放功能,直接查询某年、月、日、时、分、秒的数据,方便快捷。

二、技术指标

● 显 示 器: 128×64点阵式液晶显示,LED背光

● 基本误差: ±0.2%F·S

● 输入规格: 电压:(0-5)V、(1-5)V、毫伏信号

 (万能输入)  电 流:(0-10)mA、(4-20)mA

                     热 电 偶:K、B、S、T、E、J

                    热 电 阻:Ptl00、Cu50

                    频 率:(0-10)KHz、矩形波、正弦波、三角波

                   传感器配电:DC24V,≤65mA

● 输出规格: 2路可组态继电器触点输出,触点容量3A、250VAC(阻性负载)默认为常开触点

● 通讯、打印:通讯接口:RS232或RS485 波特率:1200、2400、9600、19200

                          打印接口:RS232串口微型打印机

● 记录时间: 记录间隔:1、2、4、6、15、30、60、120、240秒可选

                       记录长度:72小时/笔(记录间隔1秒)~720天/笔(记录间隔4分钟)

● 数据备份和转存:256MB~1GB优盘可选

● 热电偶冷端补偿误差:±1℃

● 断电保护:FLASH存储器保存设置参数和历史数据,断电后数据永久保存。采用硬件时钟,掉  电后也能准确运行

● 电    源:开关电源85VAC~265VAC、50Hz±5%或DC24V±2V,功耗<10W

● 环境温度:0~50℃        ● 环境湿度:0~80%RH

● 面板尺寸:160×80        ● 开孔尺寸:152×76

三、特  点

    显示屏自带温度补偿,自动调节对比度;

    高速、高性能3 2位A RM微处理器,画面响应时间小于0.2秒,实时检测显示、记录、报警;

    大容量FLASH闪存芯片存储历史数据,掉电后数据永不丢失;

    可输入多种信号,无需跳线,通过组态即可;

    工程量可显示5位数值:-9999~19999;

    支持真空度科学计数法显示;

    中文组态菜单,软件密码锁保证用户组态安全;

    报警显示,能指示各通道的上限、上上限、下限、下下限报警。可以记录最近的1 5条报警信息;

    使用USB2.0接口转存和备份历史记录,支持256MB、512MB、1GB优盘;

    标准Modbus RTU通讯协议,除支持本公司的ScanX数据管理软件外,还支持lFix、组态王、MCGS流行专业组态软件,无需专用驱动;

    可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;

    集成硬件实时时钟,掉电情况下时钟也能准确运行;

    提供变送器+24VDC隔离配电。

四、选型方法

MK-XJ-1000单色无纸记录仪

MK-XJ

10

R

型号

型谱

说明

XJ

集成仪表系列

10

设计序列

万能输入

01

一路万能输入

02

二路万能输入

03

三路万能输入

R

无纸记录仪

继电器     报警输出

可组态

0

2

二路

模拟输出

0

1

一路

通信/打印  功能

0

1

RS-232通讯

2

RS-485通讯

3

RS-232打印

配电输出

P

RS24S配电输出

USB转存功能

/O

/U

USB转存功能

特殊功能码

特殊功能码
