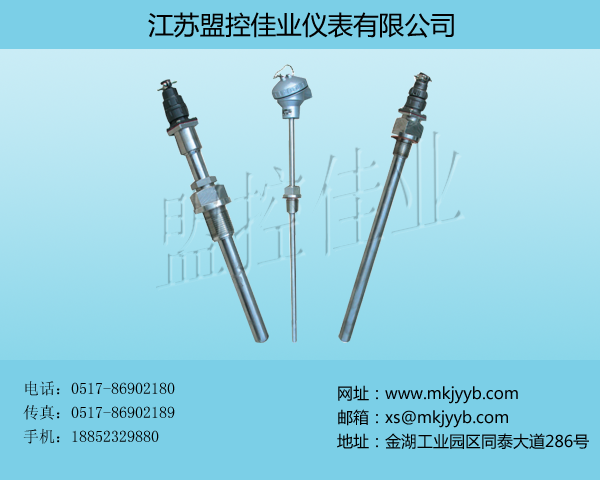

产品名称: 装配热电阻(WZ系列)

发布日期: 2015-04-17

点击数: 1301

询价: 点击产品询价

二维码:

简述:

产品详情

一、概    要

           工业用热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至800℃范围内的液体、蒸汽和气体介质以及固体表面温度。

      根据国家规定,我公司生产的符合IEC国际标准分度号的Pt100的铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。

     产品执行标准: IEC751、IEC1515 JB/T8622-1997、JB/T8623-1997

二、主要技术指标

● 测温范围和准确度

热电阻类别

测温范围

分度号

允许偏差t

WZP型的电阻

-200420

Pt100

B(-200800)
允差±(0.30+0.005|t|)



A(-200650)
允差±(0.15+0.002|t|)

WZC型铜电阻

-50100

Cu50

-50100允差
±(0.30+6.0×10-3t)

 注:式中“t”为感温元件的实测温度绝对值。

      热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值: (R100/R0)

      分度号Pt100: A级 R0=100±0.06Ω

                              B级 R0=100±0.12Ω

                             R100/R0=1.3851±0.0012

      分度号Cu50: R0=50±0.05Ω

                             R100/R0=1.428±0.002

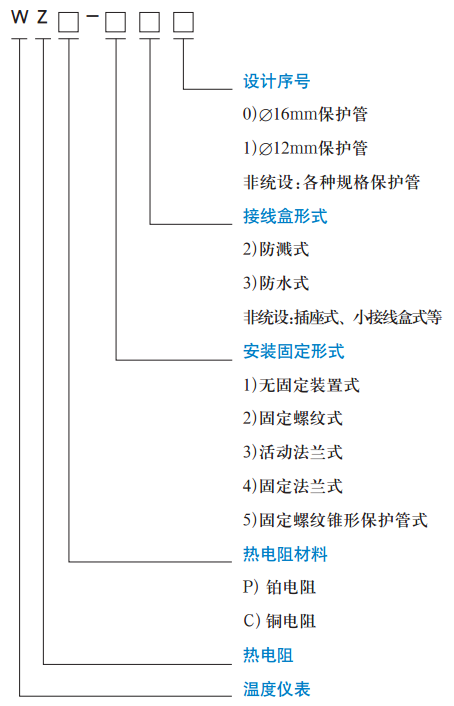

三、型号表示
