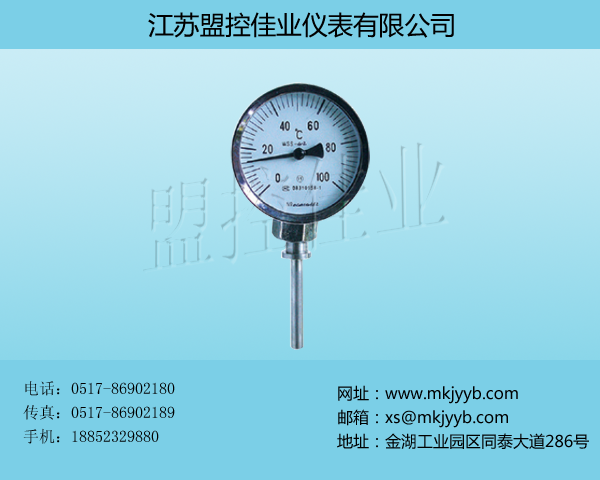

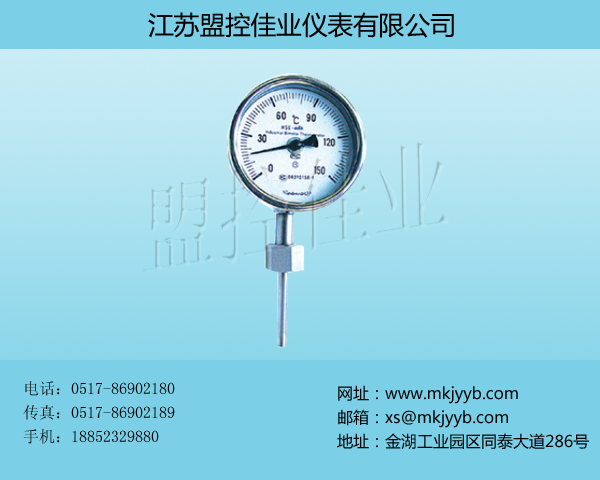

● 双金属温度计
产品详情
一、概 要
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80~+500℃范围内液体、蒸汽和气体介质温度。
二、特 点：
● 现场显示温度，直观方便；
● 安全可靠，使用寿命长；
● 多种结构形式，可满足不同要求。
三、工作原理：
双金属是基于绕制成环形弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所对应的温度。
四、主要技术参数
● 产品执行标准
JB/T8803-1998
GB38369-83
● 标度盘公称直径: 60,100,150
● 精度等级: (1.0)，1.5
● 热响应时间: ≤40s
● 防护等级: IP55
● 角度调整误差
角度调整误差应不超过其量程的1.0%
● 回差
温度计回差应不大于基本误差限的绝对值
● 重复性
温度计重复性极限范围值应不大于基本误差限绝对值的1/2
● 测温范围
测温范围℃
适应范围
工业、商业
实验室、小型
-80~+40
√
√
-40~+80
√
√
0~50
√
√
0~100
√
√
0~150
√
√
0~200
√
√
0~300
√
√
0~400
√
--
0~500
√
--
● 正常工作大气条件
|
工作场所 |
温度℃ |
相对湿度%RH |
|
掩蔽场所 |
-25～+25 |
5～100 |
|
户外场所 |
-40～+85 |
5～100 |
● 外形尺寸
|
形 式 |
A |
B |
E |
L |
D |
|
轴向型 |
65 |
23 |
- |
75 100 150 200 300 400 500 750 1000 |
∅6 ∅8 ∅10 |
|
105 |
23 |
- |
|||
|
155 |
23 |
- |
|||
|
径向型 |
65 |
50 |
34 |
||
|
105 |
50 |
34 |
|||
|
155 |
50 |
34 |
|||
|
万向型 |
105 |
23 |
- |
||
|
155 |
23 |
- |
|||
|
135°向型 |
105 |
23 |
120 |
||
|
155 |
23 |
120 |
● 可动外螺纹管接头
|
M |
H |
SW |
∅6 ∅8 ∅10 |
|
M16×1.5 |
12 |
18 |
|
|
M20×1.5 |
16 |
22 |
|
|
M27×2 |
20 |
30 |
|
|
NPT1/4 |
15 |
18 |
|
|
NPT1/2 |
19 |
22 |
|
|
NPT3/4 |
25 |
30 |
● 可动内螺纹管接头
|
M |
H |
SW |
∅6 ∅8 ∅10 |
|
M16×1.5 |
12 |
18 |
|
|
M20×1.5 |
16 |
22 |
|
|
M27×2 |
20 |
30 |
|
|
NPT1/4 |
15 |
18 |
|
|
NPT1/2 |
19 |
22 |
|
|
NPT3/4 |
25 |
30 |
● 固定螺纹接头
|
M |
H |
SW |
∅6 ∅8 ∅10 |
|
M16×1.5 |
12 |
18 |
|
|
M20×1.5 |
16 |
22 |
|
|
M27×2 |
20 |
30 |
|
|
NPT1/4 |
15 |
18 |
|
|
NPT1/2 |
19 |
22 |
|
|
NPT3/4 |
25 |
30 |
|
M |
H |
SW |
d |
|
M12×1.5 |
15 |
19 |
∅6 |
|
M16×1.5 |
15 |
22 |
∅8 ∅10 |
|
M20×1.5 |
16 |
24 |
|
D |
D0 |
D1 |
SW |
d1 |
d |
|
∅60 |
∅42 |
∅24 |
∅22 |
∅9 |
∅8 ∅10 |
|
D |
D0 |
D1 |
H |
d1 |
d |
|
∅105 |
∅75 |
∅55 |
∅16 |
∅14 |
∅8 ∅10 |
五、型号表示
六、型号规格及测量范围
|
型 号 |
外壳公称直径D |
测温范围℃ |
分格值℃ |
插入长度L |
保护管直径d |
安装螺纹T |
|||
|
轴向直型 |
外螺纹节头 |
WSS301 401 501 |
67 |
-10～+40 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1 2 1 2 2 5 5 10 10 |
75 100 150 200 250 300 400 500 750 1000 |
6 |
M16×1.5，G1/2″ |
|
|
107 157 |
10 |
M27×2G3/4″ |
|||||||
|
内螺纹节头 |
WSS302 402 502 |
67 |
6 |
M16×1.5，G1/2″ |
|||||
|
107 157 |
10 |
M27×2G3/4″ |
|||||||
|
径向角型 |
外螺纹节头 |
WSS311 411 511 |
67 |
6 |
M16×1.5，G1/2″ |
||||
|
107 157 |
10 |
M27×2G3/4″ |
|||||||
|
内螺纹节头 |
WSS312 412 512 |
67 |
6 |
M16×1.5，G1/2″ |
|||||
|
107 157 |
10 |
M27×2G3/4″ |
|||||||
|
万向型 |
外螺纹节头 |
WSS481 581 |
107 157 |
||||||
|
内螺纹节头 |
WSS482 582 |
107 157 |
|||||||
|
热套式直型 |
外螺纹节头 |
WSS451 551 |
107 157 |
||||||
|
内螺纹节头 |
WSS452 552 |
107 157 |
|||||||
|
热套式角型 |
外螺纹节头 |
WSS461 561 |
107 157 |
||||||
|
内螺纹节头 |
WSS462 562 |
107 157 |
|||||||
|
热套式万向型 |
外螺纹节头 |
WSS471 571 |
107 157 |
||||||
|
内螺纹节头 |
WSS472 572 |
107 157 |
|||||||
|
电接点直型 |
外螺纹节头 |
WSSX401 |
107 |
12 |
|||||
|
内螺纹节头 |
WSSX402 |
1250 1500 1750 2000 |
|||||||
|
电接点角型 |
外螺纹节头 |
WSSX411 |
|||||||
|
内螺纹节头 |
WSSX412 |
||||||||
|
电接点万向型 |
外螺纹节头 |
WSSX481 |
|||||||
|
内螺纹节头 |
WSSX482 |
||||||||
|
热套式角型电接点 |
外螺纹节头 |
WSSX451 |
|||||||
|
内螺纹节头 |
WSSX452 |
||||||||
|
热套式直型电接点 |
外螺纹节头 |
WSSX461 |
|||||||
|
内螺纹节头 |
WSSX462 |
||||||||
|
热套式万向型电接点 |
外螺纹节头 |
WSSX471 |
|||||||
|
内螺纹节头 |
WSSX472 |
||||||||
七、使用与维修
1、为保证温度计的正确性,尾管浸入被测介质的深度视尾管长度不同应在75以上。
2、读数时视线应与标度盘垂直。
3、温度计在正常使用后(一般不超过一年)应按工业双金属温度计有关检定规程进行定期检定。
4、热套式温度计使用过程中遇到损坏需要更换时，只需逆时针松动螺母1，然后旋出表芯2，保护套3留在设备
中，将新的表芯装入，勿使双金属螺管与保护套底部接触，旋紧螺母1即可。
5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
