电磁流量计

370 370

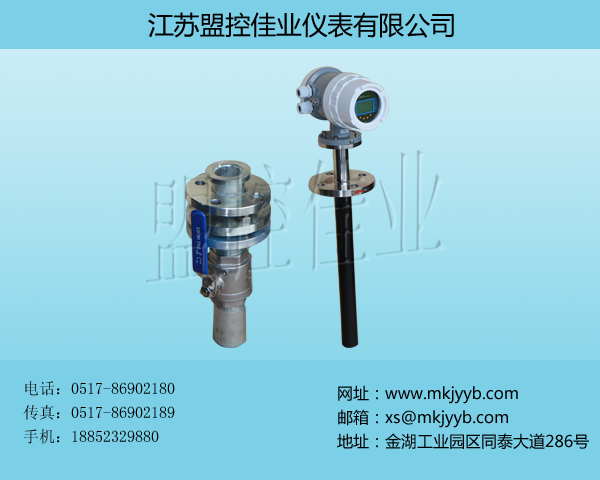

产品名称: 电磁流量计(插入式)

发布日期: 2015-04-21

点击数: 1376

询价: 点击产品询价

二维码:

简述: 智能电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例。

产品详情

一、概述  

   MK-090系列插入式电磁流量计由传感器和转换器配套组成,用来测量管道内各种导电液体的体积流量。插入式电磁流量计与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质;平面电极型适于测量介质中含有其它杂质的液体流量测量。

MK-090系列插入式电磁流量计的产品性能符合行业标准JB/T9248-1999在出厂前必须通过多个技术指标的严格检验。流量计到货后,请您务必检查其外观,确认运输过程中仪表有无损坏。请参考本章内容检查仪表附件。

MK-090插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在大管道上安装困难,费用大等缺陷,根据尼库接磁(NIKURADS)原理,用电磁方法通过测量流体的平均流速,从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管道,水泥管道上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段。

与一般电磁流量计不同的是,插入式电磁流量计的传感器是外侧形成外发射磁场,测量电极在传感器的端部或两侧如下图所示电磁流量计原理。值得注意的是,外发射磁场电磁流速传感器的感应信号受信号受流体和磁场的边界层厚度影响,会降低测量的线性度。

二、产品特点

       1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

       2、 多电极设计,进一步保证测量精度。

        3、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

        4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

       5、转换器内核采用高速中央处理器,运算速度快,精度高,低频矩形波励磁,提高了流量测量的稳定性,功耗低。

       6、全数字量的处理,抗干扰能力强,测量可靠,精度高。

       7、超低EMI开关电源,使用电源电压变化范围大,抗EMC好。

 8、 采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储保护安全可靠。

 9、 双向测量系统,可测正向流量、反向流量。

       10、密码锁存功能,流量计通电后,若设置参数,必须输入密码,才能进行操作。

       11、转换器具有自诊断报警输出功能,空负载检测报警输出。

       12、插入式结构,安装简单,不需断流,现场可带压开孔(1MPa以下)安装,经济方便,适合于大中口径管道流量的测量。

       13、小信号切除功能,用户可通过显示器面板设置切除干扰性小流量

       14、零点自校准,消除零漂移。

三、技术参数

● 公称通径系列DN(mm)

DN15-3200,插入式≥DN200

注:特殊规格可以定制

环境温度:传感器:-40+80

          转换器: -25+60

           插入式:-25+60

流动方向:正,反,净流量

通迅接口:RS232RS485HART

重复性误差:测量值的±0.1%

电导率范围:被测流体电导率≥5μs/cm大多数以水

准确度:管道式:0.2级、0.5 1.0

    (根据口径区分)插入式:2.5

    为成份的介质,其导电率200800μs/cm

    范围内,均可选用电磁流量计

输出电流及 负载电阻:420mA

        负载电阻<750Ω

        脉冲频率:01KHz(负载电阻

            ≥3000Ω)

       光电隔离OCT外接电源≤35V

被测介质温度:

普通橡胶衬里:-20+60

高温橡胶衬里:-20+90

聚四氟乙烯衬里:-30+180

高温型乙烯衬里:-30+200

介质温度大于120时定货说明!

电极材料:含钼不锈钢、钛、钽、哈氏合金、铂

 或其他特殊电极材料

额定工作压力:

管道式:DN10-DN50:≤4.0MPa

DN65—DN400: ≤1.6MPa,

DN450-DN600:≤1.0MPa

DN650以上:≤0.6MPa

插入式:≥DN80       0.25MPa-25MPa

特殊压力规格定货时说明

防护等级:潜水型:IP68,其他型IP65

供电电源:AC220V 50Hz,DC24V

直管段长度:管道式:上游≥5D,下游≥2D

连接方式:管道式:GB9119-2000标准法兰

     插入式:螺纹连接,球阀规格:DN50

防爆标志:Exd BT4

流量测量范围:流量测量范围对应速度范围是0.510m/s

相对湿度:5%95%RH

消耗总功率:≤20W

管道式:0.510m/s,推荐15m/s;

电气接口:M20×1.5螺纹

插入式:0.510m/s





 四、产品选型

1.量程的确认

1)、仪表的选型是仪表应用中非常重要的工作,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,需特别注意工况。

2)、根据被测流体名称、最高温度、正常工作温度、最低温度选择衬里和电极的材质。

3)、根据最大流量、正常流量、最小流量选择管径的大小。

4)、量程应大于预计的最大流量值,而正常的流量值以稍大于流量计满刻度的50%为宜。

5)、最高工作压力:实录最高工作压力必须小于流量计的额定工作压力。

6)、附加功能及其它附属要求的选择:厂家决定生产要求。

7)、测洁净水时,经济流速是1.5-3m/s,测易结晶的溶液时,应适当的地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用,测测桨等磨等磨耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极的磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。流速低于0.5m/s时最好采用缩管方式提高流速。

8)、实际应用中,分体距离愈短愈好,电缆线过长,受其分布电容的影响,很容易造成信号干扰,一般不超过100米。

2.衬里的材质选择

衬里材料

主要性能

适用范围

氯丁橡胶

耐磨性好,有极好的弹性,高扯断力,耐一般低浓度酸碱盐介质的腐蚀。

<80、一般水、污水、泥浆、矿浆。

聚氨脂橡胶

Polyurethane

有极好的耐磨性能,耐酸碱性能略差。

<60、中性强磨损的矿浆、煤浆、泥浆。

四氟乙烯

F4(或PTFE

它是化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,浓碱和各种有机溶剂,不耐三氟化氯、高温二氟化氧。

<180、浓酸、碱等强腐蚀性介质,卫生类介质。

聚全氟乙丙烯

F46

化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿,但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好,耐磨性好于PTFE,具有较好的抗撕裂性能。

<180盐酸、硫酸、王水和强氧化剂等,卫生类介质。

聚氟合乙烯Fs

适用温度上限较聚四氟乙烯低,但成本也较低。

浓酸、碱等强腐蚀性介质,卫生类介质。



3.电极材质的选择

  应根据被测介质的腐蚀性、磨耗性,由用户选定,对一般介质,可查有关磨蚀手册,选定电极材质;对混酸等成分介质,应做挂片试验。

材质

耐磨蚀性能

316L

对于硝酸、室温下<5%的硫酸,沸腾的硝酸、碱溶液;在一定的压力下的亚硝酸、海水、醋酸等介质有较强的耐蚀性。

哈氏合金HB

耐沸点以下一切尝试的盐酸、硫酸、氢氟酸等氧化性酸、碱、非氯化性盐酸。

哈氏合金HC

耐氧化性酸如:硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水等。

Ti

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀,有耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含氧化剂(如硝酸和含有FeCu离子的介质)时则腐蚀大为降低。

Ta

具有优良的耐腐蚀性和玻璃很相似,除了氢氟酸、浓硫酸外,几乎能耐一世化学介质(包括沸点的盐酸、硝酸和175℃以下的硫酸)的腐蚀,在碱中不耐蚀。

/铱合金

几乎能耐一切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损的介质。



4.防护等级的选择

  按照国标GB4208-84≈国际电工委员会IEC标准(IEC529-76)关于外壳防护等级可分为:

(1)、IP65 为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30kPa(0.3bar)。出水量为12.5升/分,喷口离仪表距离3米。

(2)、IP67为防浸水型,即仪表可短时间全部侵入水中,试验时最高点应在水下至少150cm,持续时间至少为30分钟。

(3)、IP68为潜水型,应能长期在水中工作,其浸入的最大尝试由制造厂与用户协商。

(4)、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的,经常受水淹的,宜选用IP68;若仪表安装在地面以上的可选用IP65.

5.产品型谱

企标

分隔线

型号

通径代码

结构形式

电极材料

内衬材料

额定压力(MPa

供电电源

输出

温度

接地环/接地电极

仪表量程

说明

MK

























企标



























无定义



090





















智能电磁流量计



-XXX



















100表示DN100



















管道一体型

Z

















管道分体型

C

















插入一体型

CF

















插入分体型



L















316L

Pt















Pt

HB















哈氏B

Ta















Ti















HC















哈氏C

W















其它



L













氯丁橡胶

J













聚胺指橡胶

S













F4

Y













F46

P













F.S



4.0











DN10-400

1.6











DN10-600

1.0











DN10-1000

0.6











DN10-2000

0.25











DN10-2200



E1









AC220V

E2









DC24V

E3









电池供电



I1







4-20mA

I2







0-3KHz

I3







RS-485

I4







HART



T1





常温≤80

T2





高温≥80



A



B



有(若连接传感器的管道内涂有绝缘层或非金属管道时)



XXX

2000表示输出20mA对应的最大流量为2000m3/h

MK

090

-XXX

Z

L

J

4.0

E1

I1

T1

A

XXX

完整选型
