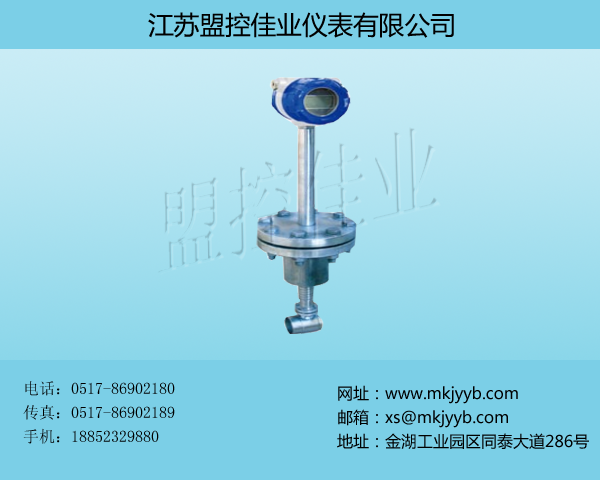

产品名称: 智能涡街流量计(插入式)

发布日期: 2015-04-21

点击数: 889

询价: 点击产品询价

二维码:

简述: 涡街流量计是根据卡门涡街原理,卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。

产品详情

一、概 述

       MK-080系列插入式涡街流量计是利用液体振动塬理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,插入式涡街流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。插入式涡街流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

     涡街流量传感器的漩涡释放频率是由旋涡交替地作用于检测传感器(探头)上的,应力通过在它内部的压电晶体或差动电容元件来检出的,以此制成的一种速度式流量仪表。

    压电式涡街流量计:应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测,流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。结构简单牢固,无运动磨损部件,使用寿命长,测量精度高,量程宽,阻力损失小。

    电容式涡街流量计:电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧,使探头内的差动电容发生差值变化,经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测最小流量。探头电容极板的基体,采用进口陶瓷在一千多度的高温下成型,故抗高温性能好,核心部件的工艺、结构使可靠性更高。智能传感器具有气、液通用性,通频带自动跟踪,无须电位器或拨动开关调整频带和灵敏度,无零漂移,量程自由设定,真正实现了现场免调试。该电路对不同振动频率有抑制作用,增强抗振性能、有线性化功能。

    广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单向流体的工艺计量和节能管理。

二、产品特点

1、采用低功耗CPU中央处理器和液晶显示,功耗低。
2
、安装简便,维护十分方便,检定周期长,一般为两年。

3、结构简单牢固,无可动部件,长期运行十分可靠。

4、量程范围宽:正常范围110,量程比可达115

5、压力损失小,运行费用低,更具节能意义。

6、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数。

7、可现场显示,也可远距离传输,还可与计算机控制系统联网。

8、检测探头不直接接触被测介质,性能更稳定。

9、温压补偿一体化设计、电流输出均为光电隔离型,具有良好的抗共模干扰抑制能力。

三、技术参数

1、温度范围:压电式:-25~+350      电容式:-40~+450

2、连接方式:DN15DN300为法兰卡装式或法兰连接式,DN300DN1000为插入式,DN1000以上可特

  殊订货
3
、流速范围:蒸汽:7m/s70m/s     液体:0.7m/s7m/s      气体:5 35m/s
4
、压力规格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高压力规格可特殊定做

5、压力损失系数:Cd2.6

6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式:1.5级、2.5

7、供电电压:传感器:DC12VDC24V      变送器:DC24V

       现场显示型:DC24VDC12V3.6V锂电池

8、输出信号:传感器:脉冲频率信号23000Hz     低电平≤1V    高电平≥6V

      变送器:两线制420mA.DC电流信号

9、抗震性能:压电式≤0.2g                       电容式≤2.0g

10、环境温度:传感器:-30~+65       变送器:现场显示-10℃~+50

11、环境湿度:相对湿度585%RH

12、信号远传距离:500m

13、直管段长度:上游≥10D                   下游≥5D

14、防爆等级: Exia IICT2-T5本安防爆

15、防护等级:普通型IP65        潜水型IP68

16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。

四、产品选型

1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围(最小、正常、最大工况流量m3/h)非工况流量可根据用户提供参数定做。

2、根据上述参数查阅流量范围参考表,选择管径的大小,使用的最大流量应不小于流量计额定最大流量的50%。

企标

分隔线

型号

结构形式

通径代码

型号表示

温压补偿

输出信号

测量介质

安装方式

表体材质

电源

压力

流体温度

说明

MK

企标

无定义

080

智能涡街流量计

Y

一体式

F

分体式

-XXXmm

50表示DN50

B

压电

E

电容

Y

有温压补偿

N

无温压补偿

F1

4-20mA(负载750Ω)

F2

脉冲

F3

RS-485/232

F4

其它

J1

液体

J2

气体

J3

饱和蒸汽

J4

过热蒸汽

L1

法兰卡装式

L2

法兰连接式

L3

简易插入式

L4

球阀插入式

C

碳钢

F

不锈钢

D1

DC12V

D2

DC24V

D3

内部3.6V供电

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

T1

普通:-20- +250

T2

高温:100- +380

MK

080

Y

-XXX

B

Y

F1

J1

L1

F

D1

P1

T1

完整选型
