金属管浮子流量计

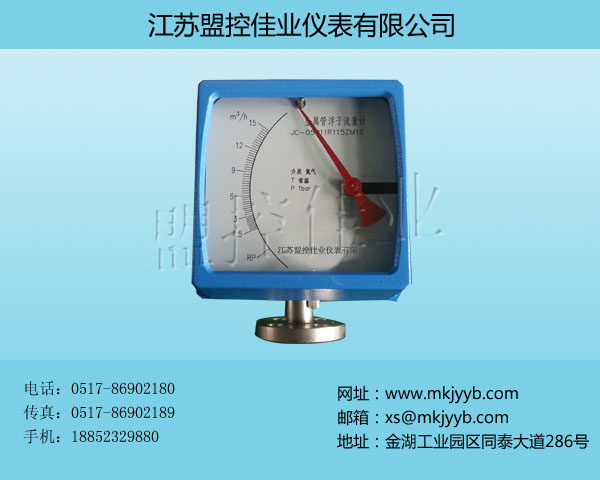

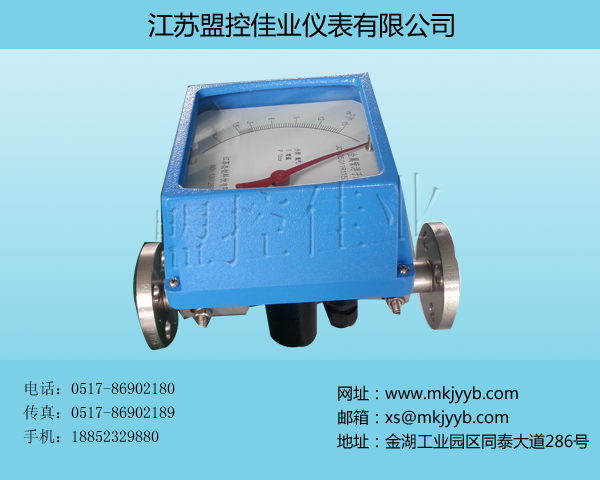

产品名称： 金属管浮子流量计（指针指示）
发布日期： 2015-04-21
点击数： 2354
询价： 点击产品询价
二维码：
简述： 标准型金属管浮子流量计由一个测量管和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
产品详情
一、概 述
金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
广泛应用于石油、化工、发电、制药、食品、水处理等复杂、恶劣环境条件及各种介质条件的流量测量过程中。
二、产品特点
1、适用于小口径和低流速介质流量测量。
2、模块化组合设计，维修方便，正常使用免维护。
3、单轴灵敏指示、非接触新型磁耦合结构，信号传输更稳定。
4、双行、大屏幕液晶显示瞬时、累计流量，可带背光。
5、智能型具有掉电保护、数据备份及恢复功能。
6、全金属结构，抗震、耐压、耐温、防腐、使用寿命长。
7、对于直管段要求较低。
8、可用于易燃、易爆危险场合。
9、三种供电方式可选:DC24V、AC220V、电池供电。
三、技术参数
1、测量范围：水（20℃） 6～150000L/h
空气（101.3kPa 20℃)0.05～4000m3/h
2、量 程 比: 10∶1(特殊型20∶1）
3、准 确 度: 1.5级、1.0级
4、工作压力: DN15～DN50 PN4.0MPa（特殊型25MPa）
DN80～DN100 PN1.6MPa（特殊型16MPa）
5、夹套压力等级:1.6MPa
6、介质温度: 标准型:-80℃～+220℃ 高温型:400℃;衬PTFE型≤85℃
7、环境温度: 指针型:-40℃～+120℃ 电远传型:-30～+65℃
8、介质粘度: DN15:≤5mPa.s(H15.1～H15.3):≤30mPa.s(H15.4～H15.9
DN25:≤250mPa.s DN50～DN150:≤300mPa.s
9、 液晶显示: 瞬时流量显示范围:0～50000 累积流量显示范围:0～99999999
10、输 出: 标准信号:二线制4～20mA 脉冲信号:最小间隔50ms
11、报警输出: 上限或下限瞬时流量报警。
标准型:集电极开路输出（MAX100mA、30VDC内部阻抗100Ω)
特殊型:继电器输出（触点容量最大5A AC250V）
12、供 电: 标准型:DC24V(DC10.8V～DC36V) 交流型:AC220V(AC85V～AC265V)
13、连接方式: 标准型:DIN2501法兰
特 殊 型:用户提供法兰标准 螺纹连接型:DIN11851或用户指定
14、电气接口: M20×1.5、PG11、1/2″NPT
15、防护等级: IP65
16、防爆标志: 本安型:ExiaIICT3～6 隔爆型:ExdIIBT3～6
四、产品选型
1.流量表
|
浮子材质1□-RO,R1,RL,HC,Ti 2□-PTFE |
|||||||
|
口径（mm） |
浮子号 |
水L/h |
空气m3/h |
压力损失 |
|||
|
1□ |
2□ |
1□ |
水 |
空气 |
|||
|
1□ |
2□ |
1□ |
|||||
|
DN15 |
15BF-1 |
25 |
|
0.7 |
6.5 |
|
7.1 |
|
15BF-2 |
40 |
25 |
1.1 |
605 |
5.5 |
7.2 |
|
|
15BF-3 |
60 |
40 |
1.8 |
6.6 |
5.5 |
7.3 |
|
|
15BF-4 |
100 |
60 |
2.8 |
6.6 |
5.6 |
7.5 |
|
|
15BF-5 |
150 |
100 |
4.0 |
6.8 |
5.6 |
8.0 |
|
|
15BF-6 |
250 |
150 |
7.0 |
7.2 |
5.6 |
10 |
|
|
15BF-7 |
400 |
250 |
10 |
8.6 |
6.1 |
10.8 |
|
|
15BF-8 |
600 |
400 |
16 |
11.1 |
7.3 |
14.0 |
|
|
DN25 |
25BF-1 |
1000 |
600 |
30 |
7.0 |
5.5 |
7.7 |
|
25BF-2 |
1500 |
1000 |
45 |
8.0 |
5.6 |
8.8 |
|
|
25BF-3 |
2500 |
1500 |
70 |
10.8 |
6.4 |
12.0 |
|
|
25BF-4 |
4000 |
2500 |
110 |
15.8 |
6.8 |
19 |
|
|
25BF-5 |
6000 |
4000 |
180 |
20.0 |
10.0 |
25.0 |
|
|
25BF-6 |
10000 |
6000 |
250 |
24.2 |
14 |
29.5 |
|
|
DN50 |
50BF-1 |
6000 |
4000 |
180 |
8.1 |
6.8 |
8.6 |
|
50BF-2 |
1000 |
6000 |
280 |
11.0 |
8.8 |
10.4 |
|
|
50BF-3 |
15000 |
10000 |
500 |
17.0 |
13.7 |
15.5 |
|
|
50BF-4 |
25000 |
15000 |
1000 |
28.0 |
18.5 |
22 |
|
|
DN80 |
80BF-1 |
25000 |
15000 |
1000 |
8.1 |
6.3 |
8.0 |
|
80BF-2 |
40000 |
25000 |
1200 |
9.5 |
7.2 |
14.0 |
|
|
80BF-3 |
60000 |
40000 |
1800 |
10.0 |
7.9 |
25.0 |
|
|
DN100 |
100BF-1 |
60000 |
40000 |
2000 |
15.0 |
12.0 |
38.0 |
|
100BF-2 |
100000 |
60000 |
2500 |
16.2 |
12.8 |
40.5 |
|
|
DN150 |
150BF-1 |
100000 |
80000 |
4000 |
19 |
16 |
42 |
|
150BF-2 |
150000 |
100000 |
4500 |
22 |
17.3 |
44 |
|
|
DN200 |
200BF-1 |
150000 |
|
|
25 |
20 |
56 |
|
200BF-2 |
200000 |
|
|
28.5 |
24 |
62 |
|
2.产品型谱
|
企标 |
分隔线 |
型号 |
测量管结构 |
接液材质 |
管径 |
附加结构 |
指示器形式代码 |
供电方式 |
防爆标志 |
报警 |
说明 |
|
MK |
|
|
|
|
|
|
|
|
|
|
企标 |
|
|
− |
|
|
|
|
|
|
|
|
|
无定义 |
|
|
050 |
|
|
|
|
|
|
|
|
金属管浮子流量计 |
|
|
|
11 |
|
|
|
|
|
|
|
下进上出 |
||
|
12 |
|
|
|
|
|
|
|
下进侧出 |
|||
|
13 |
|
|
|
|
|
|
|
侧进侧出 |
|||
|
14 |
|
|
|
|
|
|
|
右进左出 |
|||
|
15 |
|
|
|
|
|
|
|
左进右出 |
|||
|
|
R0 |
|
|
|
|
|
|
0Cr18Ni12Mo2Ti |
|||
|
R1 |
|
|
|
|
|
|
1Cr18Ni9Ti |
||||
|
RL |
|
|
|
|
|
|
316L |
||||
|
RP |
|
|
|
|
|
|
衬里为PTFE |
||||
|
HC |
|
|
|
|
|
|
哈C |
||||
|
Ti |
|
|
|
|
|
|
钛合金 |
||||
|
|
XX |
|
|
|
|
|
50:DN50mm |
||||
|
|
无 |
|
|
|
|
|
|||||
|
T |
|
|
|
|
夹套型 |
||||||
|
Z |
|
|
|
|
阻尼型 |
||||||
|
G |
|
|
|
|
高温型 |
||||||
|
Y |
|
|
|
|
高压型 |
||||||
|
|
M1 |
|
|
|
就地指示器,方形壳体,机械指针 |
||||||
|
M2 |
|
|
|
供电型,方形壳体,机械指针指示瞬时流量,液晶显示瞬时/累积流量 |
|||||||
|
M3 |
|
|
|
供电型,圆形壳体,无机械指针指示,液晶显示瞬时/累积流量 |
|||||||
|
|
无 |
|
|
只限M1 |
|||||||
|
A |
|
|
AC220V 4～20mA输出可带背光 |
||||||||
|
B |
|
|
电池供电,无信号输出 |
||||||||
|
C |
|
|
DC24V二线制供电,4～20mA输出不带背光 |
||||||||
|
D |
|
|
DC24V三、四线制供电,4～20mA输出可带背光 |
||||||||
|
|
无 |
|
普通不防爆 |
||||||||
|
1 |
|
本安型iaⅡCT5方形壳体 |
|||||||||
|
2 |
|
隔爆型dⅡBT4圆形壳体 |
|||||||||
|
|
无 |
无报警和无脉冲输出 |
|||||||||
|
K1 |
上限报警或一路脉冲输出 |
||||||||||
|
K2 |
下限报警或一路脉冲输出 |
||||||||||
|
K3 |
上、下限报警或双路脉冲输出 |
||||||||||
|
|
M1指示器若选报警，其方式为起始器与晶体管继电器配套进行报警 |
||||||||||
|
MK |
− |
050 |
11 |
R0 |
XX |
Y |
M1 |
A |
1 |
K1 |
完整选型 |
3.附加结构代码
|
附加结构代码 |
代码说明 |
备 注 |
|
Z |
阻尼型 |
测气或入口压力不稳时选择 |
|
T |
夹套型 |
需保温或冷却时选择 |
|
G |
高温型 |
≥220℃时选择 |
|
Y |
高压型 |
大于标准压力等级时选择 |
4.测量管接液材质代码
|
代 号 |
接液材质名称 |
适用的测量器类型 |
|
R0 |
0Cr18Ni12Mo2Ti |
11型12型13型14型15型 |
|
R1 |
1Cr18Ni9Ti |
11型12型13型14型15型 |
|
RL |
316L |
11型12型13型14型15型 |
|
RP |
PTFE |
11型 |
|
Ti |
钛合金 |
11型 |
|
HC |
哈氏合金 |
11型 |
