涡轮流量计

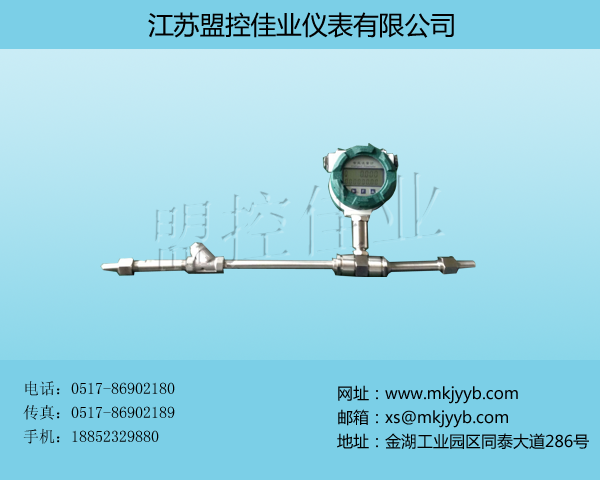

产品名称: 液体涡轮流量计(螺纹连接)
发布日期: 2015-04-21
点击数: 2320
询价: 点击产品询价
二维码:
简述: 涡轮流量计是吸取了国内外流量仪表先进技术,经过优化设计,具有结构简单、轻 巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计。
产品详情
MK-060系列涡轮流量计是吸取了国内外流量仪表先进技术,经过优化设计,具有结构简单、轻 巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计。广泛用于测量 密封管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒 等杂质,工作温度下运动粘度小于5×10-6㎡/s的液体,对于运动粘度大于5×10-6㎡/s的液体,可对流量计进行实液标定后使用,若与具有特殊功能的现实仪表配套,还可以进行定量控制、超量 报警等,是流量计量和节能的理想仪表。
二.产品特点
1、高精确度,一般可达±1%F·S,±0.5%F·S,高精度型可达±0.2%F·S;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准 可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3-4kHz),信号分辨率强;
5、范围度宽,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、 井下型、混砂专用型等;
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
三.技术指标
1.基本参数
仪表口径(mm)及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
精度等级
±1%F·S、±0.5%F·S、±0.2%F·S(需特制)
量程比
1∶10;1∶15;1∶20
仪表材质
304不锈钢、316(L)不锈钢等
被测介质温度(℃)
-20~+120℃
环境条件
温度-10~+55℃、相对湿度5%~90%RH、大气压力86~106kPa
输出信号
传感器:脉冲频率信号、低电平≤0.8V高电平≥8V
供电电源
传感器:+12VDC、+24VDC(可选)
信号传输线
STVPV3×0.3(三线制)、2×0.3(二线制)
传输距离
≤1000m
信号线接口
基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
防爆等级
基本型:非防爆产品;防爆型:ExdⅡBT6
防护等级
IP65
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
变送器:两线制4~20mADC电流信号
变送器:+24VDC
现场显示型:仪表自带3.0V锂电池或+24VDC外供电
2.测量范围及工作压力
仪表口径(mm) |
正常流量范围(m3/h) |
扩展流量范围(m3/h) |
常规连接方式 与耐压等级 |
特制耐压等级(MPa) (法兰连接方式) |
DN4 |
0.04~0.25 |
0.04~0.4 |
螺纹连接/6.3MPa |
10、16、25 |
DN6 |
0.1~0.6 |
0.06~0.6 |
螺纹连接/6.3MPa |
10、16、25 |
DN10 |
0.2~1.2 |
0.15~1.5 |
螺纹连接/6.3MPa |
10、16、25 |
DN15 |
0.6~6 |
0.4~8 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
法兰连接/2.5MPa |
||||
DN20 |
0.8~8 |
0.45~9 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
法兰连接/2.5MPa |
||||
DN25 |
1~10 |
0.5~10 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
法兰连接/2.5MPa |
||||
DN32 |
1.5~15 |
0.8~15 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
法兰连接/2.5MPa |
||||
DN40 |
2~20 |
1~20 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
法兰连接/2.5MPa |
||||
DN50 |
4~40 |
2~40 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
DN65 |
7~70 |
4~70 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
DN80 |
10~100 |
5~100 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
DN100 |
20~200 |
10~200 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
DN125 |
25~250 |
13~250 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
DN150 |
30~300 |
15~300 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
DN200 |
80~800 |
40~800 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
四、仪表选型
型 号 |
说明 |
|||||||
MK-060- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
公称通径 |
4 |
|
|
|
|
|
|
4mm |
6 |
|
|
|
|
|
|
6mm |
|
10 |
|
|
|
|
|
|
10mm |
|
15 |
|
|
|
|
|
|
15mm |
|
20 |
|
|
|
|
|
|
20mm |
|
25 |
|
|
|
|
|
|
25mm |
|
32 |
|
|
|
|
|
|
32mm |
|
40 |
|
|
|
|
|
|
40mm |
|
50 |
|
|
|
|
|
|
50mm |
|
65 |
|
|
|
|
|
|
65mm |
|
80 |
|
|
|
|
|
|
80mm |
|
100 |
|
|
|
|
|
|
100mm |
|
125 |
|
|
|
|
|
|
125mm |
|
150 |
|
|
|
|
|
|
150mm |
|
200 |
|
|
|
|
|
|
200mm |
|
类型 |
N |
|
|
|
|
|
传感器型:+12V或24V供电,输出三线制脉冲信号 |
|
A |
|
|
|
|
|
变送器型:+24V供电,输出二线制4~20mA |
||
B |
|
|
|
|
|
智能型:锂电池供电,现场显示无信号输出 |
||
C |
|
|
|
|
|
智能型:+24V供电,现场显示并输出二线制4~20mA |
||
C1 |
|
|
|
|
|
智能型:+24V供电,现场显示并带有RS485通讯协议 |
||
C2 |
|
|
|
|
|
智能型:+24V供电,现场显示并带有HART通讯协议 |
||
精度等级 |
5 |
|
|
|
|
0.5级 |
||
10 |
|
|
|
|
1.0级 |
|||
2 |
|
|
|
|
0.2级(协商订货,生产周期较长) |
|||
涡轮类型 |
W |
|
|
|
扩展测量范围 |
|||
S |
|
|
|
标准测量范围 |
||||
防 爆 |
S |
|
|
304不锈钢 |
||||
L |
|
|
316(L)不锈钢 |
|||||
材 质 |
N |
|
非防爆型 |
|||||
E |
|
防爆型,ExdIIBT6 |
||||||
压力等级 |
N |
常规(参照表2) |
||||||
H(x) |
高压(参照表2) |
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”例如:选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为DN40,现场需要显示并远传电流信号,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:MK-060-40(FL)/C/05/S/S/E/H16。
