楔形流量计

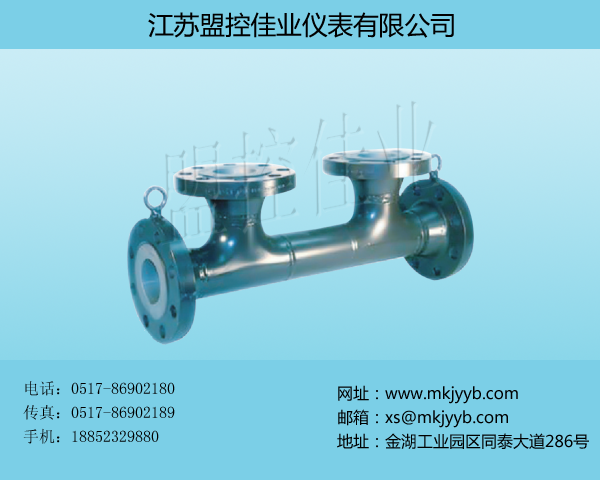

产品名称： 智能型楔形流量计
发布日期： 2015-04-22
点击数： 2358
询价： 点击产品询价
二维码：
简述： 楔形流量计,是我公司引进国外技术并进一步开发、生产的新型流量计。其结构简单牢固,具有高精度,宽量程,耐寒、防堵性能极佳的特点,非常适合测量高粘度、低流速、脏污性流体的流量。
产品详情
MK-LGX系列楔形流量计,是我公司引进国外技术并进一步开发、生产的新型流量计。其结构简单牢固,具有高精度,宽量程,耐寒、防堵性能极佳的特点,非常适合测量高粘度、低流速、脏污性流体的流量；它的问世对于城市煤气和天然气的准确计量,冶金企业的脏污煤气,炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的计量以及化工企业中极强腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液的流量提供了最佳的解决方案。
MK-LGX系列一体化智能型楔形流量变送器是由MK-LGX系列楔式流量计配上差压变送器或智能流量变送器或多参数质量流量变送器及其他附件构成,可实现直接显示或输出差压、瞬时流量、累积流量、补偿压力、补偿温度等参数。
二、产品特点
●长期稳定性好:楔式流量计结构简单、可靠,无可移动部件与易损部件,耐磨性能极佳,流量系数保持长期 的稳定性,使用寿命长达l0年以上
●耐脏污,防堵性能强:特殊的V形节流件,无盲区,具有自清洗功能,在节流件前后无积物，大到3″的取压接口，做到真正的防堵
●低压损:仅为差压的50％
●最小直管段要求:加上本体已有的直管段,一般为前5后3就可保证测量精度
●双向流量测量:同一套流量计(配两台差压变送器)可同时测量正、反两向流量
●介质适用范围广:不仅适用于单相流体,也适用于气液、气固和液固等两相介质的测量;最低雷诺数R E=300,最高在106以上,所以既可以工作在层流状态，也可工作在紊流状态；除应用于一般气体、液体、蒸汽外,特别适用于高温、高压、高粘度、低流速、易结晶、含悬浮物、颗粒、长纤维的液体及高含尘脏物气体的流量测量;另防腐型内衬PTFE结构设计,非常适用于高腐蚀性的酸、碱、盐等腐蚀性场所
三、主要技术参数
测量精度: 优于0.5％，贸易计量型精度：0.3％
楔比H/D: 0.2,0.3,0.4,0.5
量 程 比: 10∶1
长期现场运行稳定性:0.1％F·S/Y
使用寿命: 可长达十年以上
雷诺数范围: 最低雷诺数RE=300，最高在106以上
最高测量粘度: 3000CP
管道尺寸: DN15～DN1200
工作压力: -0.1～25MPa
工作温度: -20～450℃
过程连接: 对夹式、螺纹式、法兰式
取压标准: 螺纹式、法兰式、化学T结构
法兰标准: 采用化工部HG20592～20635-97法兰标准，其它法兰标准(如GB、HGJ、JB/T、ANSI、DIN
等标准)请用户在订货时注明
楔块材质: 1Cr18Ni9Ti,304SS,316SS,316L,HC,衬PTFE
本质材质: CS,1Cr18Ni9Ti,304SS,316SS,316L,哈氏合金,衬PTFE
四、产品型谱
|
企标 |
分隔线 |
型号 |
变送器类型 |
管道方向 |
过程连接 |
取压连接 |
管道 尺寸 |
本体材质 |
楔形材质 |
额定温度 |
额定压力（MPa） |
楔比 |
防爆选项 |
可选项 |
说明 |
|
MK |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
企标 |
|
|
− |
|
|
|
|
|
|
|
|
|
|
|
|
|
无意义 |
|
|
LGX |
|
|
|
|
|
|
|
|
|
|
|
|
一体化智能型楔形流量计 |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
差压变送器 |
||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
双平法兰带毛细管型 |
|||
|
3 |
|
|
|
|
|
|
|
|
|
|
|
双凸法兰带毛细管型 |
|||
|
4 |
|
|
|
|
|
|
|
|
|
|
|
流量智能变送器 |
|||
|
5 |
|
|
|
|
|
|
|
|
|
|
|
多参数质量流量变送器 |
|||
|
|
H |
|
|
|
|
|
|
|
|
|
|
水平管道 |
|||
|
V |
|
|
|
|
|
|
|
|
|
|
垂直管道 |
||||
|
|
N |
|
|
|
|
|
|
|
|
|
螺纹式 |
||||
|
F |
|
|
|
|
|
|
|
|
|
法兰式 |
|||||
|
W |
|
|
|
|
|
|
|
|
|
对夹式 |
|||||
|
|
N |
|
|
|
|
|
|
|
|
螺纹式 |
|||||
|
F |
|
|
|
|
|
|
|
|
法兰式 |
||||||
|
|
□×□ |
|
|
|
|
|
|
|
管道外径×管壁厚度(mm) |
||||||
|
|
C |
|
|
|
|
|
|
CS |
|||||||
|
S |
|
|
|
|
|
|
1Cr18Ni9Ti或304SS |
||||||||
|
L |
|
|
|
|
|
|
316SS或316L |
||||||||
|
H |
|
|
|
|
|
|
HC合金 |
||||||||
|
|
C |
|
|
|
|
|
CS |
||||||||
|
S |
|
|
|
|
|
1Cr18Ni9Ti或304SS |
|||||||||
|
L |
|
|
|
|
|
316SS或316L |
|||||||||
|
H |
|
|
|
|
|
HC合金 |
|||||||||
|
|
1 |
|
|
|
|
-20～100℃ |
|||||||||
|
2 |
|
|
|
|
-20～200℃ |
||||||||||
|
3 |
|
|
|
|
-20～300℃ |
||||||||||
|
4 |
|
|
|
|
-20～450℃ |
||||||||||
|
|
A |
|
|
|
PN1.0 |
||||||||||
|
B |
|
|
|
PN1.6 |
|||||||||||
|
C |
|
|
|
PN2.5 |
|||||||||||
|
D |
|
|
|
PN4.0 |
|||||||||||
|
E |
|
|
|
PN6.3 |
|||||||||||
|
F |
|
|
|
PN10.0 |
|||||||||||
|
G |
|
|
|
PN16.0 |
|||||||||||
|
H |
|
|
|
PN25.0 |
|||||||||||
|
|
1 |
|
|
0.2 |
|||||||||||
|
2 |
|
|
0.3 |
||||||||||||
|
3 |
|
|
0.4 |
||||||||||||
|
4 |
|
|
0.5 |
||||||||||||
|
|
O |
|
普通型 |
||||||||||||
|
D |
|
隔爆型 |
|||||||||||||
|
E |
|
本安型 |
|||||||||||||
|
|
F |
防腐型-内衬PTFE |
|||||||||||||
|
T |
带温度测量接口 |
||||||||||||||
|
P |
带压力测量接口 |
||||||||||||||
|
V |
带一次仪表阀 |
||||||||||||||
|
J1 |
蒸汽伴热 |
||||||||||||||
|
J2 |
导热油伴热 |
||||||||||||||
|
MK |
− |
LGX |
1 |
H |
N |
N |
□×□ |
C |
C |
1 |
A |
1 |
O |
F |
完整选型 |
