简述: 弯管流量计安装在工业管道的自然拐弯处或水平直管上,无附加压力损失、测量重复性好,适用于工作压力低、介质温度高、介质脏污、机械振动强、流量大等流体工况复杂的场合。

产品详情

一、概述

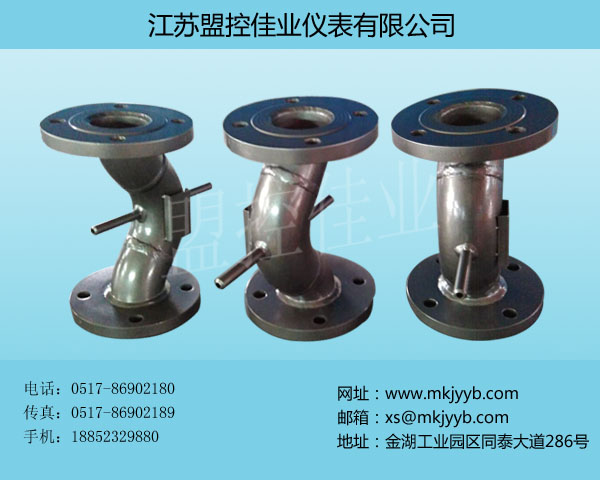

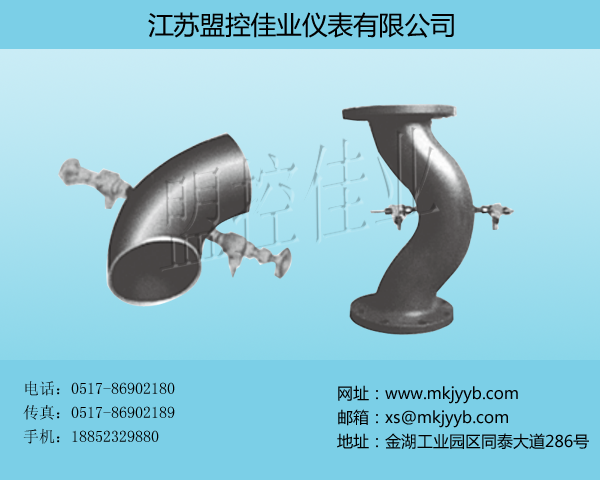

        MK-030弯管流量计安装在工业管道的自然拐弯处或水平直管上,无附加压力损失、测量重复性好,适用于工作压力低、介质温度高、介质脏污、机械振动强、流量大等流体工况复杂的场合。可以广泛使用在电力、热力、冶金、钢铁、石油、化工、机械、纺织、造纸、制药、食品加工、公用事业等部门液体、气体和蒸汽流量测量。

二、原理

    流体在某一温度某一压力的条件下流过一个管道,当其流经转弯时,该流体将做相应的圆周旋转运动。根据流体强制旋流理论,流体在管道内作圆周运动与固体在空间状态下作圆周运动类似,因此流体必然会产生惯性离心力,该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径(也就是弯管传感器的曲率半径)等因素有关。

        由于弯管传感器曲率半径是已知的,流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得,因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小,就可测出流体在管道内的流速,将流速乘以管道的截面积和流体的密度,流体的流量即可计算确定。

三、适用范围

1、公称直径:     25mmDN2000mm

2、公称压力:     PN25MPa

3、介质温度:     t450      (t>450订货时通知)

4、雷诺数范围: ReD10

5、精度等级:     1级,1.5

6R/D1.25

四、产品特点

1.    弯管流量计可耐高温、高压,可在潮湿、粉尘、振动等各种恶劣的环境中工作。

2.    传感器无插入式元件,无附加阻力损失,能耗低,符合节能环保要求;结构简单,安装方便,维护量小,是一种非常理想的流量测量仪表。

3.    测量介质全面,包括液体(热水、冷水、油、液氨以及其他液体),气体(高炉煤气、焦炉煤气、氧气、空气、天然气、乙炔、硫化氢等气体)与蒸汽。

4.    测量口径DN25DN2000,管道转弯处及直管上均能安装,安装直管段要求低,5DN,3DN

5.    测量流速范围宽,适用于管道内流速为0.210m/s(液体介质)270m/s(气体与蒸汽介质)

6.    测量精度可达1.01.5,重复性为0.2%

7.    为方便用户使用,我公司弯管流量计有一体与分体结构。

8.    智能一体弯管流量计,采用先进的电路设计,功能强大,功耗低,大屏幕液晶显示流量信息,内部先进数据记录系统,保证数据安全。

9.    一体化弯管流量计系统,可以使用电池供电与24VDC供电,输出420mA,脉冲信号,HART协议,485通讯协议。

五、产品型谱

企标

分隔线

型号

公称通径

结构形式

测量介质

本体形式

管道精压

工艺条件

加工方式

补偿方式

变送器

配件

说明

MK

企标

无意义

030

弯管流量计

XXX

100表示DN100

Z

智能一体化

L

分体式

1

液体

2

气体

3

蒸汽

1

管道直接焊接

2

法兰连接

A

00.6MPa

B

01.0MPa

C

01.6MPa

D

02.5MPa

E

04.0MPa

F

06.3MPa

G

010MPa

H

016MPa

I

025MPa

0

普通

1

防腐

2

高温

3

防爆

I

机加

J

推制

O

无补偿

P

单压力补偿

T

单温度补偿

Q

压力、温度、补偿

0

1

国产标准

2

进口

3

用户指定

0

1

带三阀组

2

带配对法兰

3

三阀组及配对法兰

MK

030

XXX

Z

1

1

A

0

I

O

0

0

完整选型
