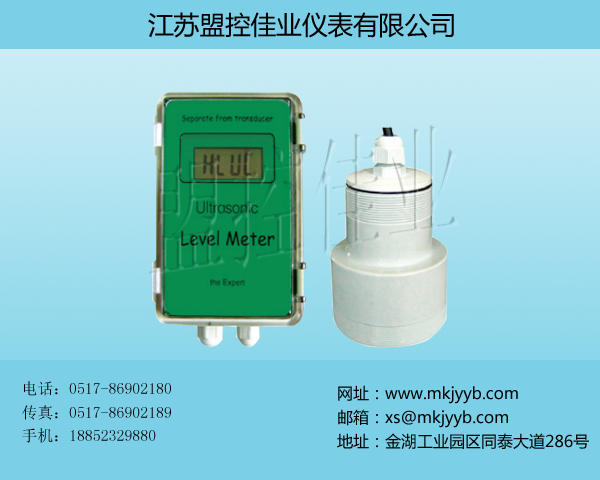

产品名称: 超声波物位计(分体式)

发布日期: 2015-04-24

点击数: 1211

询价: 点击产品询价

二维码:

产品详情

一、概     述

          超声波频率超过20kHz的声波称为超声波,超声波是机械波的一种,也是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度,碰到杂质或界面就会有显著的反射。由超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。

          公司超声波物位计产品丰富,从一体式到分体式,型号完备,低盲区、高灵敏度,易于安装。独到的自动功率控制技术,加上智能信号处理等多项技术的应用,具有多项专利技术,能够真正经得起各种现场的考验。

二、技术规格

● 精       度:0.2%(满量程)
● 分 辨 率:1mm/1cm

● 显        示:4位LCD或6位LED

● 信号输出:4~20mA

● 输出负载:0~500Ω

● 串口输出:RS485(HILEVEL简易协议或MODBUS协议)

● 波 特 率:19200/9600/4800

● 环境温度:-40~75℃

● 检测周期:1秒

● 供电电源:HLFD型:DC24V(±10%)0.1A

                         HLFA型:AC220V(±20%)0.05A

● 参数设置:3位有感按键

● 电缆装置:PG11/PG13.5密封套

● 外壳材料:ABS

● 外壳保护等级:IP67

● 外形尺寸:170×100×70mm

● 安装方式:墙挂式

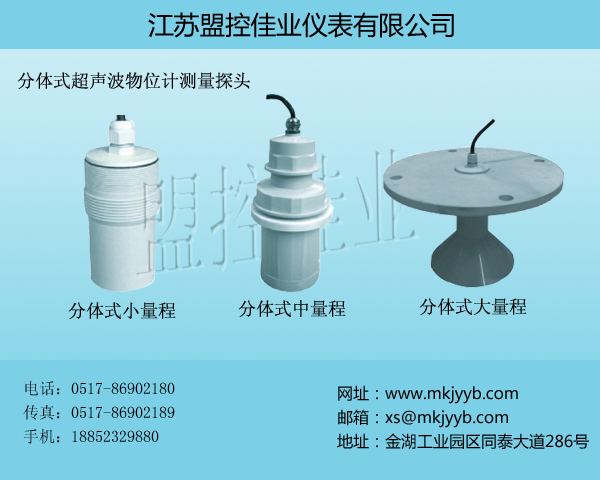

三、分体式超声波物位计测量探头

技术规格

● 量      程:小量程:0.20~4m、0.25~6m、0.30~8m

                      中量程:0.45~12m、0.60~15m、0.80~20m

                      大量程:1.40~30m、1.60~40m

● 温度范围:-40℃~+85℃

● 压力范围:±0.1Mpa

● 波 束 角:8°、5°(3db)

● 外壳材料:ABS/PVC或定制PTFE外壳(中、小量程)

● 外壳防护等级: IP68

● 抗 蚀 性:耐强腐蚀

● 探头引出电缆长度:标配10m(订货可加长至1000m而不受干扰)

● 安装方式:螺纹或法兰

四、产品型谱

若被测液体波动剧烈,请选大一级别的型号,固体料位测量的有效量程是液位的1/22/3

说明:

1.两线制系列无1240量程型号。

2.三线制系列无1040量程型号。

3.四线制系列和分体式标准型无10量程型号。

4.分体式精简型无1240量程型号。

5.四线制和分体式DC24V供电产品可提供LED数码管显示,其他全部产品均为LCD液晶显示。



企标

分隔线

型号

量程

供电方式

是否加长探头

介质温度

安装规格

说明

MK

企标

无定义

53L

超声波物位计

T

一体式两线制

N

一体式三线制

U

一体式四线制

FB

分体式四线制标准型

FJ

分体式四线制精简型

XX

468101215203040m

D

DC24V(二线制)

A

AC220V(四线制)

E

DC24V(四线LED显示)

0

不加长探头

1

加长探头

用户提供

1

15m以下M57×1.5mm螺纹

2

15m以上含有M64×1.5mm螺纹

3

根据用户要求可配对法兰

MK

53L

FJ

12

E

0

XX

2

完整选型
