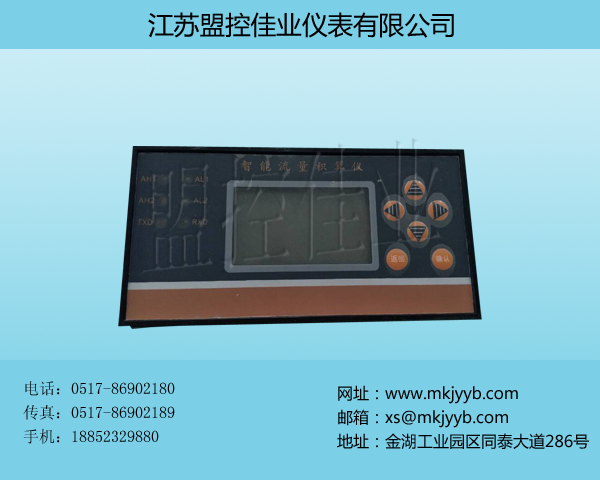

产品名称: 流量积算仪(带温压补偿)

发布日期: 2015-04-25

点击数: 851

询价: 点击产品询价

二维码:

产品详情

一、概 述

      本公司生产的MK—XMJA-9000系列智能流量积算仪采用了白行研制开发、委托日本集成电路制造商定制生产的专用集成电路,而构成的一台以微处理为核心的智能仪器,它汇集了目前自动控制系统中各类流量积算仪表的大部分功能,同时辅以博采众长、精心编制、反复调试的软件系统。

二、特 点

      仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号任意切换。用了优化设计,工艺显著改善,没有飞线、没有调整电位器,所有的校准和功能设定可全部通过键盘由软件完成。

      最多可设定四个报警输出,报警方法可达十种以上,并对报警参数进行监控。

      两个显示窗,四位显示窗显示瞬时流量值,六位显示积算值,实际有效积算位为七位,也可九位示积算值。(可通过设置转换系数后查看)P型还具有外清零和内清零双重清零功能。

三、功    能

●输入信号: 标准线性信号、Pt100热电阻、频率信号。

●可开方及小信号切除。8个补偿点及参数。

●4位瞬时流量值和6位或9位累计流量值。

●频率输入时可对超低频进行流量积算与瞬时流量显示。

●可清除流量积算值、累计流量值清零。

●可编程定量积算流量,可批量、定量控制。

●变送输出: 0~10mA或4~20mA。

●可重定值的瞬时、累计流量控制输出。

●可将两个流量信号按配比合成后显示瞬时流量及进行流量累计,模拟输出可同时选择两路。

●双流量积算控制、双模拟量变送。可批量、定量控制。

●仪表断电后,参数及累计流量值可保存200年。

●可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。

四、技术指标

●测量精度:±0.5%FS+1字

●调节控制精度:位式: ±0.5%F

●报警功能:上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等

●变送输出精度:±0.5%FS 负载能力: 0-600Ω

●输入阻抗:0-10mA:500Ω、4-20mA:250Ω、DC.V:≥200kΩ、

                     脉冲幅值:≥2.5V,频率范围:0.01-10000Hz

●继电器接点容量: AC220V 2A

●供电电源:AC220V ≤6W AC110V DC24V

●工作环境要求:温度:0-50℃、相对湿度:<85%RH,无腐蚀性气体,允许低震动场合
五、主要技术指标

●测量精度:±0.5%FS+1字

●调节控制精度: 位式: ±0.5%FS

●报警功能:上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等

●变送输出精度: ±0.5%FS 负载能力: 0-600Ω

●输入阻抗:0-10mA: 500Ω、4-20mA: 250Ω、DC.V: ≥200kΩ

六、选型方法

企标

分隔线

型号

分隔线

设计序号

输入功能

输出功能

报警功能

外形尺寸

外供电源

补偿方式

供电方式

说明

MK

企标

无定义

XMJA

数字显示流量积算仪表(人工智能、增强型)

无定义

9

设计序号

0

线性:mV信号

5

线性:mA信号010mA420mA

6

线性:V信号05V15V

7

兼容全部信号

9

频率脉冲信号0.011000Hz  (订货时注明)

0

无输出

1

4-20mA

2

0-10mA

3

1-5VDC

4

0-5VDC

0

无报警

1

一路报警

2

二路报警

3

三路报警

9

四路报警

B

面板尺寸160×80   开孔152×76

F

面板尺寸96×96    开孔92×92

H

面板尺寸80×160   开孔76×152

N

无馈电输出(可省略)

P

24VDC输出

0

普通流量方式,不含温度或压力补偿

1

饱和蒸汽用电压或电流信号作压力补偿方式

2

饱和蒸汽用电压或电流信号作温度补偿方式

3

饱和蒸汽用Pt100热电阻作温度补偿方式

4

过热蒸汽用电压或电流信号作温度与压力补偿

5

过热蒸汽用电压或电流信号作压力补偿、   Pt100热电阻作温度补偿

6

不含温度与压力补偿,有显示转换系统设置

W

DC24V供电

T

开关电源85-265VAC

M

220VAC(可省略)

MK

XMJA

9

9

2

2

B

N

5

M

完整选型
