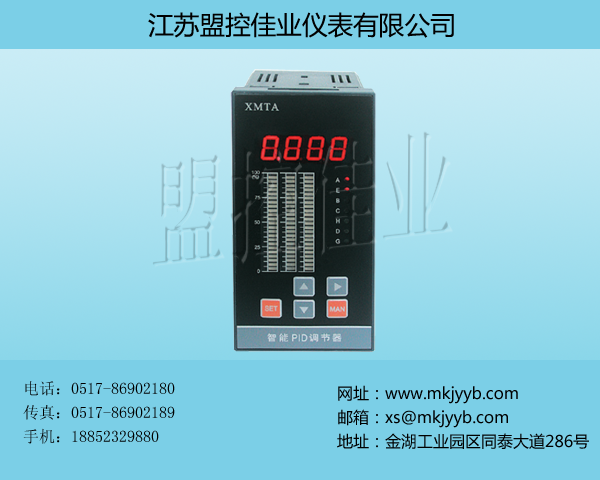

产品名称: 智能PID调节器

发布日期: 2015-04-25

点击数: 2455

询价: 点击产品询价

二维码:

简述:

产品详情

一、概 述

      XMTA系列断续或连续PID调节器最多可有5个开关量输出,其中有一个专责控制输入部分的断阻、断偶、断线,另外4个用于开关量、控制量或可编程双定时器、计数器或可编程智能声光报警。
      XMTA系列断续或连续PID调节器可以将仪表内的PID连续控制量、输入过程量、给定值、阀位反
馈量等以模拟量方式输出,同一个量可以给任意1个或2个模拟输出口。仪表最多可有3个模拟量输出口,用户在定购仪表时请注明模拟输出口的数量及用途,每一个模拟输出口用户均可以定义0~10mA或4~20mA。

二、技术指标

    显示方式:满4位双数显指示,精度0.5级

    分辨率:末位一个字

    模拟输出准确度:0.5级

    电流信号:≤50Ω;电压信号:≥500KΩ;频率信号:≥10KΩ; 热电阻外线电阻:≥l 0Ω;热电偶信号:≥500KΩ

    开关量输入阻抗:仪表EM1端、EM2端内部上拉电阻10KΩ,低电平(≤0.8V)有效

    模拟输出驱动负载阻抗:

                   电流信号:0~10mA≥1.5KΩ;4~20mA≥750Ω

                   电压信号:0~5V、1~5V输出阻抗≤lΩ

    开关量输出:交流220V,3A(阻性负载)

    断电后设置的参数保持时间:≥20年

    绝缘强度:交流电压1 500V、1分钟。
    绝缘阻抗:50MΩ以上

    环境温度:0~50℃

    相比温度:≤85%

    电    压:交流220V、50Hz

    允许电源电压变动:≤±l 0%

    消耗功率:≤6W

三、特点

1.二十几种输入信号选择。
2.过程量、给定值、控制量、阀位反馈量等多重显示。
3.测量值与给定值可进行加减运算。
4.伺服控制PID调节器正反作用选择。
5.可分别设定控制量上限、下限输出控制范围。
5.阀位反馈的模拟量可以标定零点和满度。
6.2或3个模拟量输出为:0~10mA、4~20mA。
7.8种报警控制方式选择。
8.具有电机正反转控制的制动功能。阀位反馈故障可继电器输出。
9.输入开关量SB功能控制给定值转移。
10.内置41A双向可控硅直接控制电动执行机构。
11.测量输入信号可进行开方及小信号切除。
12.开机自动或开机手动位置保持或开机手动预置。阀位反馈断线自动进入手动状
态。
13.可实现带有消音时间的智能声光报警。
14.PID参数自整定或P参数独立自整定。8组设定值及P、I、D参数存储和调用。
    远程手自动状态控制。远程操作台硬手操;  远程开关量控制调节器的控制量
    输出为PID调节方式或操作台硬手操状态、双向无扰动切换;  远程伺服PID
15.调节器控制方式或上位机直接控制方式。
    上位机直接控制方式输入信号故障时自动转入自身PID调节控制方式;  上位
16.机直接控制方式时,伺服控制PID调节器自动跟踪上位机的输入信号。
    可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据
    校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。

四、选型方法

企标 分割线 型号 分割线 设计序列 输入功能 输出功能 报警功能 仪表功能 外形尺寸 外供电源输出 通信方式 附加功能(可选多项) 供电方式 说明
MK 企标
- 无意义
XMTA 数字显示仪表(模拟量输入)(人工智能、增强型)
- 无定义
1 设计序号
0 线性电阻:0-400Ω
1 热电偶
2 热电阻 分度号:K、E、S、B、J、T、N、R
3 线性电流:0-10mA、4-20mA 分度号;Pt100、BA1、BA2、Cu100、Cu50、G型
4 线性电压:0-20mV、0-200mV、0-75mV、0-5V、1-5V
5 二线制变送器;4-20mA
6 频率信号:0.01-1000Hz
9 全信号输入(包括1-5全部)(订货时注明)
0 无模拟输出
1 4-20mA
2 0-10mA
3 1~5VDC
4 0~5VDC
0 无报警
1 一路报警
2 二路报警
3 三路报警
9 四路报警
1 连续PID电流式电压输出
2 断续PID
3 时间比例调节控制
4 PID输出带内外给定
B 面板尺寸160×80  开孔152×76
F 面板尺寸96×96  开孔92×92
H 面板尺寸80×160  开孔76×152
I 面板尺寸72×72  开孔68×68
L 面板尺寸48×96  开孔44×92
S 面板尺寸96×48  开孔92×44
N 无馈电输出(可省略)
P 有24VDC输出
0 无通讯
1 RS485/RS232通信接口
U 常规仪表(可省略)
G 带光柱指示
K 开方方式显示
W DC 24V供电
T 开关电源
M 220V/AC(可省略)
MK - XMTA - 1 9 2 9 4 S P 1 K M 完整选型
