● 液位变送器

408

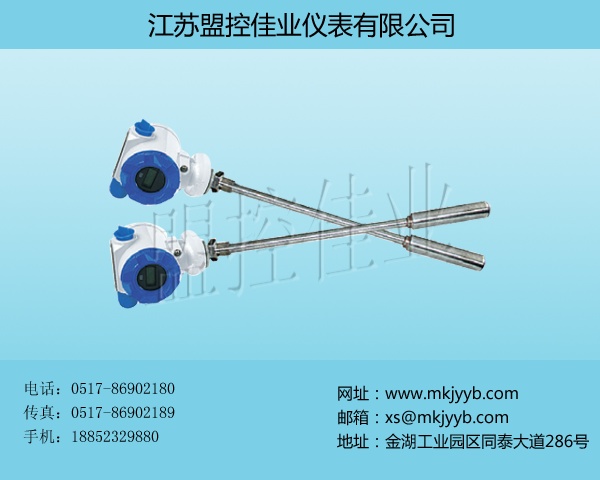

产品名称: 液位变送器(直杆式)

发布日期: 2015-04-27

点击数: 673

询价: 点击产品询价

二维码:

产品详情

一、概    述

       MK-BU系列液位变送器是对压力变送器技术的延伸和发展。根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。广泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。

二、产品特点

      ● 安装简单、使用方便,互换能力强。

  ● 高品质传感器的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确
度高。

  ● 具备本安防爆和隔爆能力,可应用于各种危险场所。

  ● 备有防阻塞型设计,可实现对糊状介质液位的测量。

  ● 100%等分刻度、LED、LCD三种指示表头,现场读十分方便。

  ● 4-20mA DC二线制信号传送,抗干扰能力强,传输距离远。

  ● 精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好。

  ● 压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。

  ● 使用被测介质广泛,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。

三、技术指标



                      0.25%F·S    0.5%F·S

测量范围

01150(m)

存贮温度

-40100

使用温度

070

温度影响

0.02%/

湿

≤95%RH

现场显示

0100%等分刻度 3 1/2LED   3 1/2LCD

负载能力

≤750Ω

导气电缆材料

8聚四氟乙烯     8聚氯乙烯



二线制420mA DC

适用介质

316不锈钢兼容的液体及半糊状物

零点温度系数

0.02%/

满程温度系数

0.02%/

、物理性能

1、结构材料: 隔离膜片:316不锈钢波纹膜片
                     传感器外壳:1Gr18Ni9Ti不锈钢

2、电    缆:∅8聚氯乙烯六芯空心电缆(防腐型为聚四氟乙烯电缆)

3、中 继 器:97×84×147环氧树脂喷涂

4、过程连接:投入式:直角支架孔距50×50mm    孔径∅5mm
                     直杆式:法兰或螺纹自选
                     螺纹式:M27×2   M20×1.5或螺纹自选
                      法兰式:DN25或用户自选
                      防腐式:直角支架孔距50×50mm     孔径∅5mm

五、选型方法

企标

分隔线

型号

形式

量程

精度

探头

防爆方式

结构

显示方式

说明

MK

企标

无定义

BU

液位变送器

不标

420mA

H

HART协议

1

01m

5

035m

2

05m

6

070m

3

010m

7

0100m

4

020m

8

0150m

B

0.25%F·S

C

0.5%F·S

1

节流型

2

防阻塞型

N

普通不防爆

I

本安防爆

E

隔离防爆

1

投入式

2

直杆式

3

螺纹式

4

法兰式

5

防腐式

不标

无显示

M1

0100%等分刻度

M2

3 1/2LED

M3

3 1/2LCD

MK

BU

H

3

B

2

N

3

M1

完整选型
