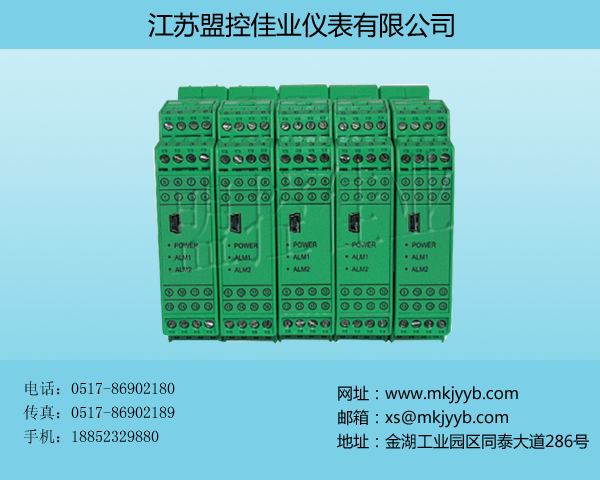

● 智能温度变送器
产品详情
一、概 述
输入单路或双路热电阻、热电偶信号，变送输出隔离的单路、双路最高三路的线性的电流或电
压信号。在输入、输出和电源之间提供了电气隔离。
二、特 点
● 对输入信号中的高、低频干扰信号提供硬件和软件上的抑制和处理。
● 在大功率变频控制系流体能保持可靠性能。
● 专用芯片的强大功能对信号进行数字化自动／手动调校，无须辅助外部零点和满度电位器，自
动动态校准零点，满度同时对信号进行自动补偿。
● 通过通讯和MK-BC-1163操作器连接，可在线观测输入输出值。
三、显 示
五芯通讯接口
用于通过专用数据线和MK-BC-1163操作器通讯连接
Power: 电源状态指示灯(通电长亮)
通讯状态指示灯(通讯闪烁)
故障状态指示灯(故障闪烁)
ALM1: 第一路报警，满足报警条件时，指示灯长亮
ALM2: 第二路报警，满足报警条件时，指示灯长亮
输入输出信号故障状态下，指示灯闪烁。
四、主要技术指标
● 系统准确度: ±0．2％F•S
● 温度漂移: 温度漂移：≤0．0015％F•S／℃
● 工作温度: 工业级标准 -10～+55℃
● 电流输出允许外接的负载阻抗:4～20mA输出时≤500Ω；0～10mA输出时≤1KΩ，需要更大的负载
请另附说明。
● 电压输出时的内部阻抗: 250Ω±1 KΩ
● 输入/输出/电源/通讯/双路间绝缘强度:≥2500VAC
● 储运环境温度:-40～+80℃
● 供电电源:交流：AC 85V～260V 直流：DC 18V～36V(反接保护)
● 通讯接口:RS232或RS485
● 外形尺寸:宽×高×深(mm)：22．5×100×11 5
● 净 重:170～200g
五、选型方法
|
型谱 |
说明 |
|||||
|
MK-WB |
|
|
|
|
|
智能温度变送器 |
|
输入 |
S |
2S(双路输入） |
热电阻 |
|||
|
D |
2D（双路输入） |
热电偶 |
||||
|
第一路输出 |
|
C1 |
|
4～20mA |
||
|
C2 |
1～5V |
|||||
|
C3 |
0～10mA |
|||||
|
C4 |
0～5V |
|||||
|
第二路输出 |
|
D1 |
|
4～20mA |
||
|
D2 |
1～5V |
|||||
|
D3 |
0～10mA |
|||||
|
D4 |
0～5V |
|||||
|
第三路输出 |
|
1 |
|
4～20mA |
||
|
2 |
1～5V |
|||||
|
3 |
0～10mA |
|||||
|
4 |
0～5V |
|||||
|
供电方式 |
|
D |
直流24V |
|||
|
|
默认交流200V |
|||||
请写明输入非线性信号的信号类型
热电偶: K、E、S、B、J、R、N
热电阻: Pt100、Cu100、Cu50、BA1、BA2、G型
若不在以上范围需另行订制。
说明:
1.单回路输入最多可以有三路输出，双回路输入可任意设定对应的输出;2.如有需要，也可支持双输入对应双输出最多对应三输出。但请在订购时说明。
