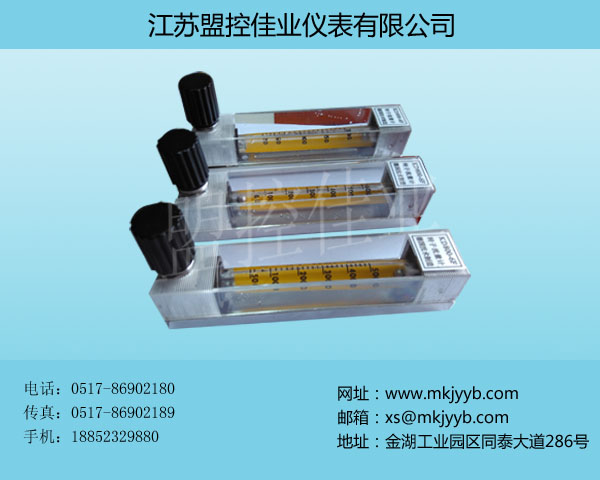

转子流量计

487 487

产品名称: 转子流量计

发布日期: 2016-07-14

点击数: 2001

询价: 点击产品询价

二维码:

简述:

产品详情

一、概述

转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通米面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

转子流量计是基于浮子位置测量的一种变面积流量仪表。其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量。

二、产品特点

      转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直 径D<150mm的小流量,也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。

转子流量计由两个部件组成,转子流量计一件是从下向上逐渐扩大的锥形管;转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时,被测流体从锥形管下端流入,流体的流动冲击着转子,并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时,所产生的作用力将转子托起,并使之升高。同时,被测流体流经转子与锥形管壁间的环形断面,这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。 流量计垂直安装时,转子重心与锥管管轴会相重合,作用在转子上的三个力都沿平行于管轴的方向。当这三个力达到平衡时,转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计,转子大小和形状己经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,转子将作向上或向下的移动,相应位置的流动截面积也发生变化,直到流速变成平衡时对应的速度,转子就在新的位置上稳定。对于一台给定的转子流量计,转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。

为了使转子在在锥形管的中心线上下移动时不碰到管壁,通常采用两种方法:一种是在转子中心装有一根导向芯棒,以保持转子在锥形管的中心线作上下运动,另一种是在转子圆盘边缘开有一道道斜槽,当流体自下而上流过转子时,一面绕过转子,同时又穿过斜槽产生一反推力,使转子绕中心线不停地旋转,就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。

三、技术参数

 测量范围 水 (20℃) 5~200000 l/h

              空气(0.1013MPa 20℃) 0.03~4000 m/h
量 程 比 10:1(特殊型20:1)
精度等级 1.5 (特殊型1.0)
工作压力 DN15~DN50 PN4.0MPa (特殊型25MPa)
              DN 80~DN100 PN1.6MPa (特殊型16MPa)
夹套压力等级: 1.6MPa
介质温度 标准型 -80℃~+220℃
              高温型 300℃
              衬PTFE型 ≤85℃
环境温度 40℃~+120℃(电远传型≤65℃)
介质粘度 DN15: ≤5mPa.s(H15.1~H15.3)
                          ≤30mPa.s(H15.4~H15.9)
              DN25: ≤250mPa.s
              DN50~DN150:≤300mPa.s
液晶显示 瞬时流量显示数值范围:0~50000
             累积流量显示数值范围:0~99999999
整体高度 标准型:250mm(垂直安装)
