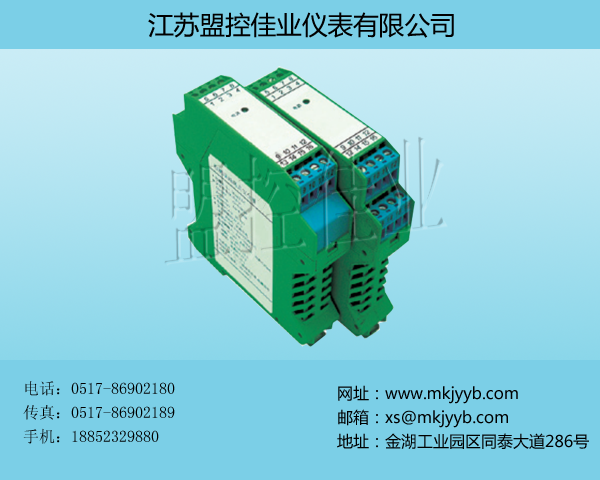

产品名称: 可编程,热电偶输入隔离栅

发布日期: 2015-04-17

点击数: 1006

询价: 点击产品询价

二维码:

简述: 热电偶输入隔离栅,将现场热电偶、毫伏信号转换成4~20mA信号,从危险侧隔离传送到安全侧。MK—SA6510—EX具有冷端自动补偿功能,是智能型的安全栅,可通过计算机对热电偶的型号、量程范围等进行设定。该产品需要独立供电,电源、输入和输出三隔离。

产品详情

一、概 述

       MK-SA6510-EX热电偶输入隔离栅,将现场热电偶、毫伏信号转换成4~20mA信号,从危险侧隔离传送到安全侧。MK—SA6510—EX具有冷端自动补偿功能,是智能型的安全栅,可通过计算机对热电偶的型号、量程范围等进行设定。该产品需要独立供电,电源、输入和输出三隔离。

二、技术参数

  ●  供电电压:20~35VDC

  ●  消耗电流(24V供电,20mA输出时):≤70mA(JC-SA6510-EX)

  ●  危险侧:输入信号:见下表(信号类型和量程用户订货时指定或自行编程)

  ●  安全侧:电流输出:4~20mA,负载电阻RL:≤550 Ω

                        电压输出:1~5V,负载电阻RL:≥250kΩ(用户订货时可选择电流或电压输出)

  ●  报警指示:低于量程下限,L指示灯亮,电流输出约3.5mA

                           高于量程上限,H指示灯亮,电流输出约22mA

                           断偶时,L、H指示灯同时亮,电流输出约22mA

  ●  转换精度(20℃):0.2%F•S(不包括冷端补偿精度)

  ●  冷端补偿:每20℃误差1℃(补偿范围:-25~+75℃)

  ●  温度漂移(-20~+60℃):0.2%F•S/10℃

  ●  绝缘强度(本安端与非本安端):2500VAC;1min

  ●  电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)

  ●  连续工作温度:-20~+60℃

  ●  连接的现场设备及所处区域:J、K、T、E、S、B热电偶,毫伏信号传感器

                                                           0区、1区、2区,ⅡA、ⅡB、ⅡC,T4~T6危险区

三、防爆认证

国家级仪器仪表防爆安全监督检验站(NEPSI)认证

防爆标志:[Exia]ⅡC

认证参数:端子(9、10间)

U0=8.5V,I0=20mA,P0=43mW,Um=250V r.m.s

ⅡC:C0=6.5μF,L0=3.6mH

ⅡB:C0=19.5μF,L0=10.8mH

ⅡA:C0=52μF,L0=28.8mH

四、输入信号和量程表

信号类型

量程范围

最小量程

热电偶

R

-40+1700

600

S

-40+1700

600

K

-150+1370

120

J

-80+900

100

T

-160+390

100

B

320+1820

780

E

-80+700

500

mV

-60+60mV

10mV
