产品名称: 可编程,热电阻输入隔离栅

发布日期: 2015-04-29

点击数: 1233

询价: 点击产品询价

二维码:

简述:

产品详情

一、概 述

一进一出:MK-SA6520-EX

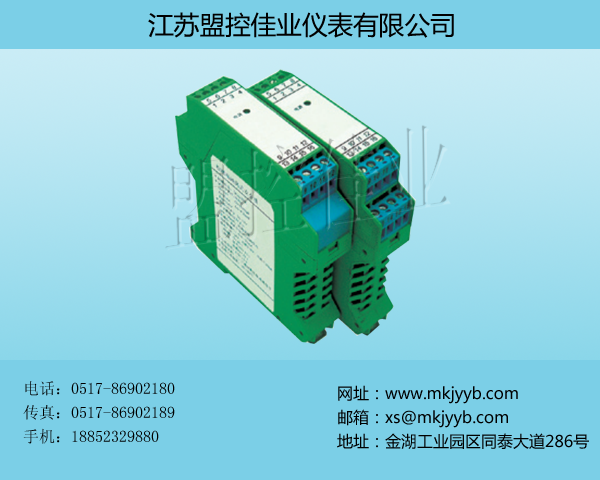

        MK-SA6520-EX可编程,热电阻输入隔离栅,将现场二线制或三线制热电阻信号转换成对应温度值线性的4~20mA信号,从危险侧隔离传输到安全侧。它是智能型安全栅,可用计算机对热电阻的号、量程范围等进行设定。该产品需要独立供电,电源、输入和输出三隔离。

二、主要技术参数

● 供电电压:20~35VDC

● 消耗电流(24V供电,20mA输出时):≤70mA

● 危 险 侧:输入信号:见下表(用户订货时可指定信号类型及测量范围或自行编程)

● 安 全 侧:电流或电压输出与测量温度值线性

            电流输出:4~20mA,负载电阻RL:≤550 Ω

            电压输出:1~5V,负载电阻RL:≥250kΩ(用户订货时可选择电流或电压输出)

● 报警指示:   1.低于量程下限,L指示灯亮,电流输出约为3.5mA

                         2.高于量程上限,H指示灯亮,电流输出约为22mA

                          3.断线时,L、H指示灯同时亮,电流输出约为22mA

● 转换精度(20℃,4~20mA):0.1%F•S(最小量程为100℃)

● 温度漂移(-20~+60℃):0.05%F•S/10℃

● 绝缘强度(本安端与非本安端):2500VAC;1min

● 电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326一1)

● 使用环境温度:-20~+60℃

● 连接的现场设备及所处区域:二线制、三线制热电阻

                                                        0区、1区、2区,ⅡA、ⅡB、ⅡC,T4~T6危险区

三、防爆认证

 国家级仪器仪表防爆安全监督检验站(NEPSI)认证

 防爆标志:[Exia]ⅡC

 认证参数:  端子(9、10、11、12间)

                  U0=8.5V,I0=20mA,P0=43mW,Um=250V r.m.s.

                 ⅡC:C0=6.5uF,L0=3.6mH

                 ⅡB:C0=19.5μF,L0=10.8mH

                 ⅡA:C0=52μF,L0=28.8mH

输入信号类型和量程表

信号类型

量程范围

最小量程

Pt100

199+850

50

Cu50

50+150

50

Cu100

50+150

50

接线图

注: 1.三线制热电阻信号输入时,要尽可能保证三根导线电阻值相等;
     2.二线制热电阻输入时,隔离栅端子10和11必须短接;
     3.二线制输入时会因为热电阻导线电阻存在引起测量误差。
