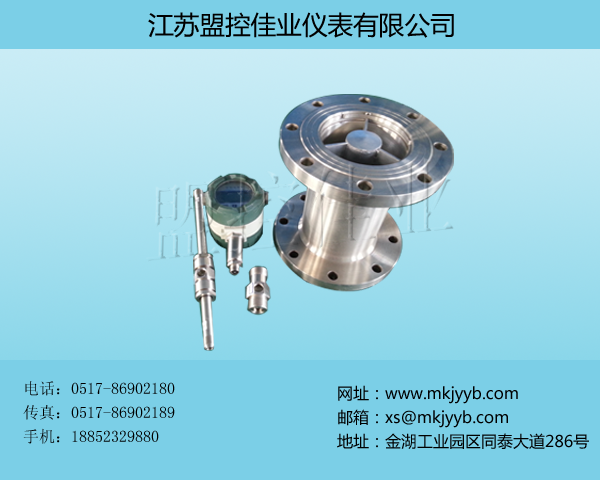

产品名称: 涡轮流量计(24V供电)

发布日期: 2015-05-06

点击数: 2082

询价: 点击产品询价

二维码:

简述:

产品详情

一.概    述

      MK-060系列涡轮流量计是吸取了国内外流量仪表技术,经过优化设计,具有结构简单、轻 巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计。广泛用于测量 密封管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒 等杂质,工作温度下运动粘度小于5×10-6㎡/s的液体,对于运动粘度大于5×10-6㎡/s的液体,可 对流量计进行实液标定后使用,若与具有特殊功能的现实仪表配套,还可以进行定量控制、超量 报警等,是流量计量和节能的理想仪表。

二.产品特点

    1、高测量度,一般可达±1%F·S,±0.5%F·S,高精度型可达±0.2%F·S;

    2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准 可得到极高的测量度,在贸易结算中是优先选用的流量计;

    3、输出脉冲频率信号,适用于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

    4、可获得很高的频率信号(3-4kHz),信号分辨率强;

    5、范围度宽,中大口径可达1:20,小口径为1:10;

    6、结构紧凑轻巧,安装维护方便,流通能力大;

    7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

    8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、 井下型、混砂专用型等;

    9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

三.技术指标

1.基本参数

表口径(mm)及连接方式

46101520253240采用螺纹连接
1520253240506580100125150200采用法兰连接

精度等级

±1%F·S±0.5%F·S±0.2%F·S(需特制)

量程比

1∶10;1∶15;1∶20

仪表材质

304不锈钢、316L)不锈钢等

被测介质温度(℃)

-20+120℃

环境条件

温度-10+55℃、相对湿度5%90%RH、大气压力86106kPa

输出信号

传感器:脉冲频率信号、低电平≤0.8V高电平≥8V
变送器:两线制420mADC电流信号

供电电源

传感器:+12VDC+24VDC(可选)
变送器:+24VDC
现场显示型:仪表自带3.0V锂电池或+24VDC外供电

信号传输线

STVPV3×0.3(三线制)、2×0.3(二线制)

传输距离

≤1000m

信号线接口

基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

基本型:非防爆产品;防爆型:ExdⅡBT6

防护等级

IP65



2.测量范围及工作压力

仪表口径(mm)

正常流量范围(m3/h

扩展流量范围(m3/h

常规连接方式   与耐压等级

特制耐压等级(MPa)   (法兰连接方式)

DN4

0.040.25

0.040.4

螺纹连接/6.3MPa

101625

DN6

0.10.6

0.060.6

螺纹连接/6.3MPa

101625

DN10

0.21.2

0.151.5

螺纹连接/6.3MPa

101625

DN15

0.66

0.48

螺纹连接/6.3MPa

4.06.3101625

法兰连接/2.5MPa

DN20

0.88

0.459

螺纹连接/6.3MPa

4.06.3101625

法兰连接/2.5MPa

DN25

110

0.510

螺纹连接/6.3MPa

4.06.3101625

法兰连接/2.5MPa

DN32

1.515

0.815

螺纹连接/6.3MPa

4.06.3101625

法兰连接/2.5MPa

DN40

220

120

螺纹连接/6.3MPa

4.06.3101625

法兰连接/2.5MPa

DN50

440

240

法兰连接/2.5MPa

4.06.3101625

DN65

770

470

法兰连接/2.5MPa

4.06.3101625

DN80

10100

5100

法兰连接/2.5MPa

4.06.3101625

DN100

20200

10200

法兰连接/2.5MPa

4.06.3101625

DN125

25250

13250

法兰连接/1.6MPa

2.54.06.31016

DN150

30300

15300

法兰连接/1.6MPa

2.54.06.31016

DN200

80800

40800

法兰连接/1.6MPa

2.54.06.31016

四、仪表选型

说明

MK-060-



/

 /

/

/

/

/

公称通径

4

4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

类型

N

传感器型:+12V24V供电,输出三线制脉冲信号

A

变送器型:+24V供电,输出二线制420mA

B

智能型:锂电池供电,现场显示无信号输出

C

智能型:+24V供电,现场显示并输出二线制420mA

C1

智能型:+24V供电,现场显示并带有RS485通讯协议

C2

智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

5

0.5

10

1.0

2

0.2(协商订货,生产周期较长)

涡轮类型

W

扩展测量范围

S

标准测量范围

S

304不锈钢

L

316L)不锈钢

N

非防爆型

E

防爆型,ExdIIBT6

压力等级

N

常规(参照表2

H(x)

高压(参照表2

注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”例如:选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为DN40,现场需要显示并远传电流信号,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:MK-060-40(FL)/C/05/S/S/E/H16。
