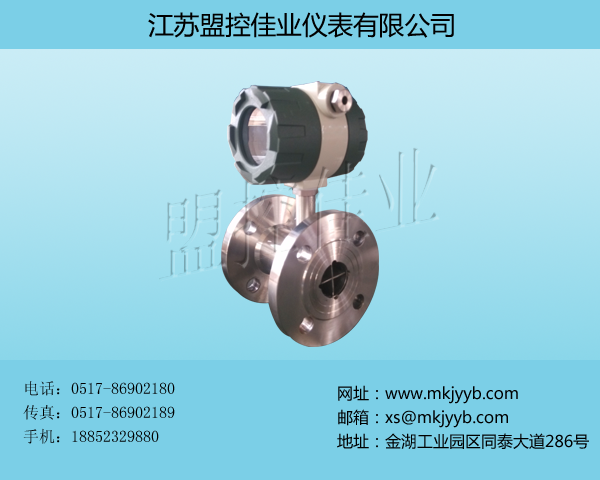

涡轮流量计
产品详情
MK-060系列涡轮流量计是吸取了国内外流量仪表技术，经过优化设计，具有结构简单、轻 巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计。广泛用于测量 密封管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒 等杂质，工作温度下运动粘度小于5×10-6㎡/s的液体，对于运动粘度大于5×10-6㎡/s的液体，可 对流量计进行实液标定后使用，若与具有特殊功能的现实仪表配套，还可以进行定量控制、超量 报警等，是流量计量和节能的理想仪表。
二.产品特点
1、高测量度，一般可达±1%F·S，±0.5%F·S，高精度型可达±0.2%F·S；
2、重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准 可得到极高的测量度，在贸易结算中是优先选用的流量计；
3、输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4、可获得很高的频率信号（3-4kHz），信号分辨率强；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、 井下型、混砂专用型等；
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三.技术指标
1.基本参数
仪表口径(mm)及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
精度等级
±1%F·S、±0.5%F·S、±0.2%F·S（需特制）
量程比
1∶10;1∶15;1∶20
仪表材质
304不锈钢、316（L）不锈钢等
被测介质温度(℃)
-20～+120℃
环境条件
温度-10～+55℃、相对湿度5%～90%RH、大气压力86～106kPa
输出信号
传感器:脉冲频率信号、低电平≤0.8V高电平≥8V
供电电源
传感器:+12VDC、+24VDC(可选)
信号传输线
STVPV3×0.3(三线制）、2×0.3(二线制）
传输距离
≤1000m
信号线接口
基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
防爆等级
基本型:非防爆产品;防爆型:ExdⅡBT6
防护等级
IP65
2.测量范围及工作压力
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
变送器:两线制4～20mADC电流信号
变送器:+24VDC
现场显示型:仪表自带3.0V锂电池或+24VDC外供电
|
仪表口径(mm) |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规连接方式 与耐压等级 |
特制耐压等级(MPa) (法兰连接方式) |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN20 |
0.8～8 |
0.45～9 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN25 |
1～10 |
0.5～10 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN32 |
1.5～15 |
0.8～15 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN40 |
2～20 |
1～20 |
螺纹连接/6.3MPa |
4.0、6.3、10、16、25 |
|
法兰连接/2.5MPa |
||||
|
DN50 |
4～40 |
2～40 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN65 |
7～70 |
4～70 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN80 |
10～100 |
5～100 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN100 |
20～200 |
10～200 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN125 |
25～250 |
13～250 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN150 |
30～300 |
15～300 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN200 |
80～800 |
40～800 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
四、仪表选型
|
型 号 |
说明 |
|||||||
|
MK-060- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公称通径 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
|
|
|
|
|
|
6mm |
|
|
10 |
|
|
|
|
|
|
10mm |
|
|
15 |
|
|
|
|
|
|
15mm |
|
|
20 |
|
|
|
|
|
|
20mm |
|
|
25 |
|
|
|
|
|
|
25mm |
|
|
32 |
|
|
|
|
|
|
32mm |
|
|
40 |
|
|
|
|
|
|
40mm |
|
|
50 |
|
|
|
|
|
|
50mm |
|
|
65 |
|
|
|
|
|
|
65mm |
|
|
80 |
|
|
|
|
|
|
80mm |
|
|
100 |
|
|
|
|
|
|
100mm |
|
|
125 |
|
|
|
|
|
|
125mm |
|
|
150 |
|
|
|
|
|
|
150mm |
|
|
200 |
|
|
|
|
|
|
200mm |
|
|
类型 |
N |
|
|
|
|
|
传感器型:+12V或24V供电,输出三线制脉冲信号 |
|
|
A |
|
|
|
|
|
变送器型:+24V供电,输出二线制4～20mA |
||
|
B |
|
|
|
|
|
智能型：锂电池供电,现场显示无信号输出 |
||
|
C |
|
|
|
|
|
智能型：+24V供电,现场显示并输出二线制4～20mA |
||
|
C1 |
|
|
|
|
|
智能型：+24V供电,现场显示并带有RS485通讯协议 |
||
|
C2 |
|
|
|
|
|
智能型：+24V供电,现场显示并带有HART通讯协议 |
||
|
精度等级 |
5 |
|
|
|
|
0.5级 |
||
|
10 |
|
|
|
|
1.0级 |
|||
|
2 |
|
|
|
|
0.2级(协商订货，生产周期较长) |
|||
|
涡轮类型 |
W |
|
|
|
扩展测量范围 |
|||
|
S |
|
|
|
标准测量范围 |
||||
|
防 爆 |
S |
|
|
304不锈钢 |
||||
|
L |
|
|
316（L)不锈钢 |
|||||
|
材 质 |
N |
|
非防爆型 |
|||||
|
E |
|
防爆型，ExdIIBT6 |
||||||
|
压力等级 |
N |
常规(参照表2） |
||||||
|
H(x) |
高压(参照表2） |
|||||||
注:DN15～DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”例如:选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为DN40,现场需要显示并远传电流信号,要求精度0.5级,304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为:MK-060-40(FL)/C/05/S/S/E/H16。
